26.스케치업-루비강좌 1001bit pro 6 문,창문,루바,프레임

안녕하세요 YD입니다.

어느덧 후반부까지 오게 됐습니다. 다음 시간정도면 끝이 날것 같습니다.

보셔서 알겠지만 기능적 차이만 있지 기본 옵션들은 비슷비슷해서

굳이 자세하게 설명할 필요는 없는것 같습니다.



오늘도 열심히 한번 해보겠습니다.~~😅

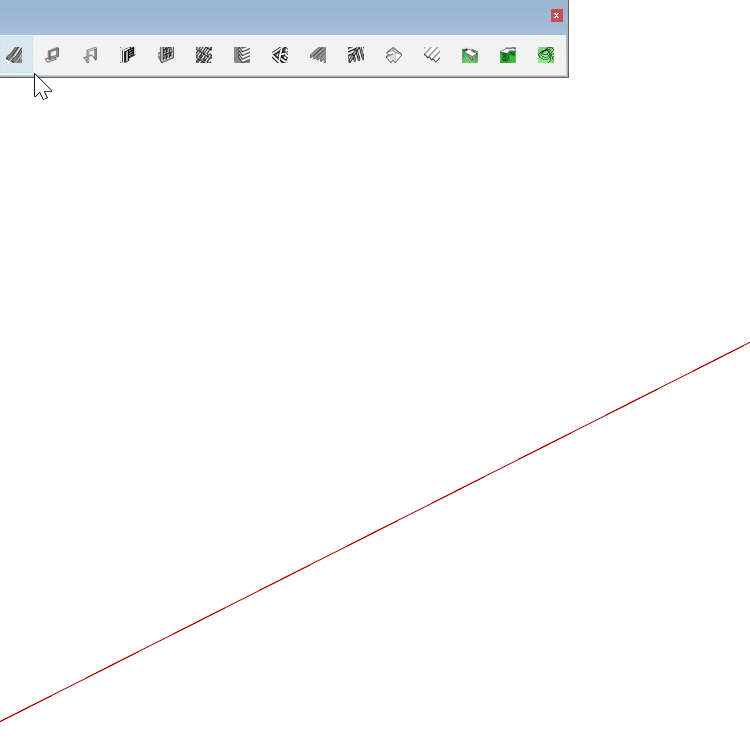

▲ 34.Create Escalator 에스컬레이터 만들기

-> Create Escalator - 옵션선택 - Create - p1(시작점) - p2(끝점)



-steps width - 계단의 가로 길이

-width/thickness of side panel - 핸드레일 판넬 넓이

-floor to floor height calculated from picked points - 에스컬레이터 하부 받침대에서 상부 받침대의 높이

-Floor to floor height - 1층 에스컬레이터 발판에서 2층 에스컬레이터 끝 부분의 높이

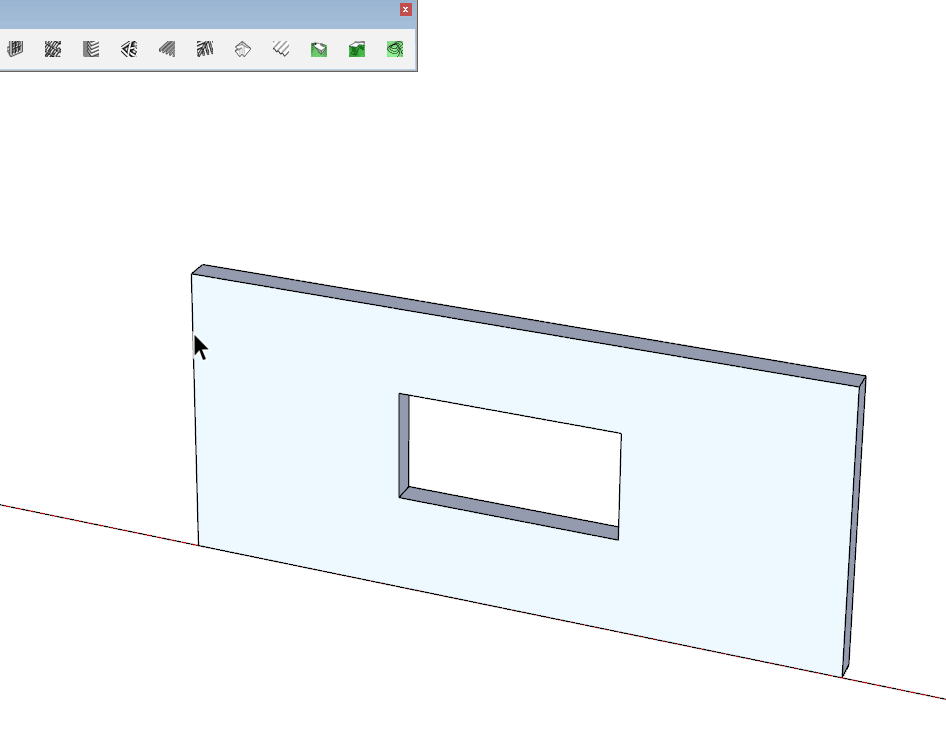

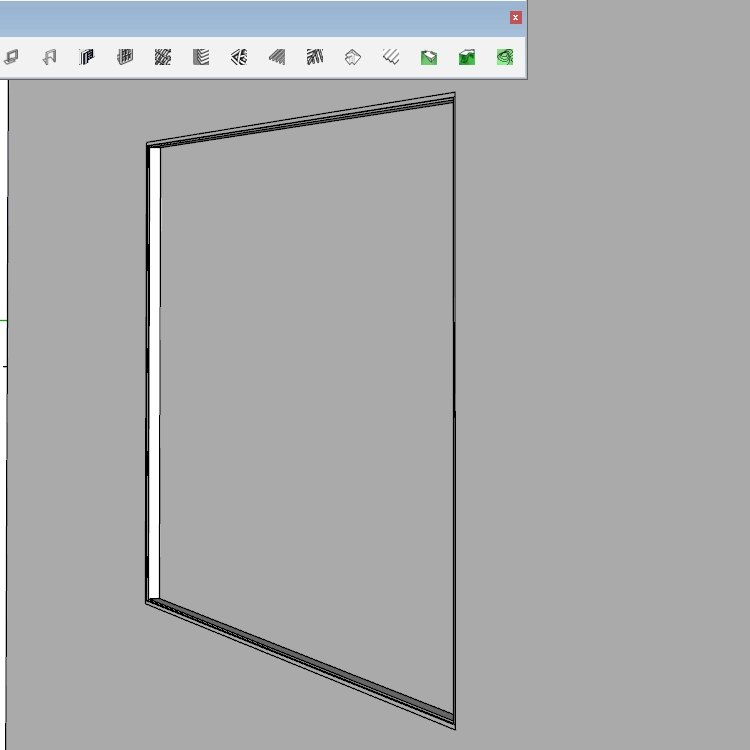

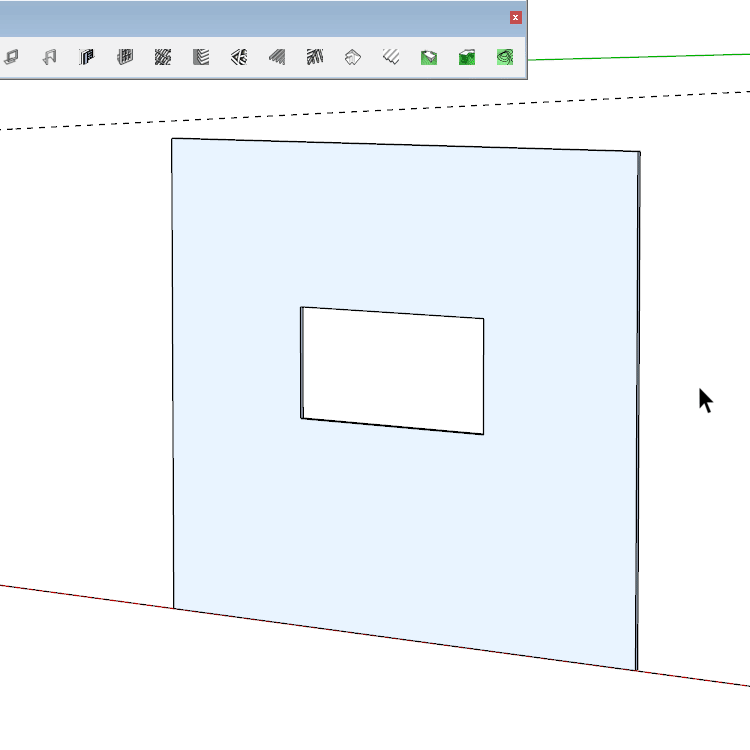

▲ 35.Create window frame 창문과 틀 만드는 툴

-> Create window - 타공된 벽체에 사각형을 그리고 면 선택 - 옵션선택 - Create



-Rectangular frame / bevelled edge / recessed extruded edge - 창문 유형 선택

-나머지 옵션은 창문 모형별 길이와 깊이 높이를 나타내는 옵션입니다.



▼ window frame location in relation to selected face : Front / Middle / back

front - 벽체 밖을 기준으로 창문이 나옴

middle - 창문 센터만큼 들어감

back - 창문이 벽체 안으로 들어감

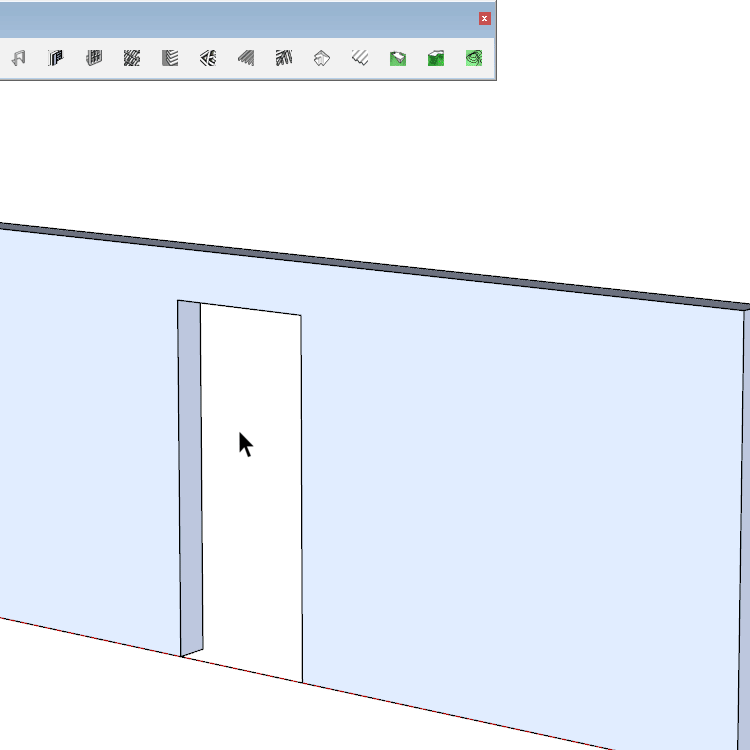

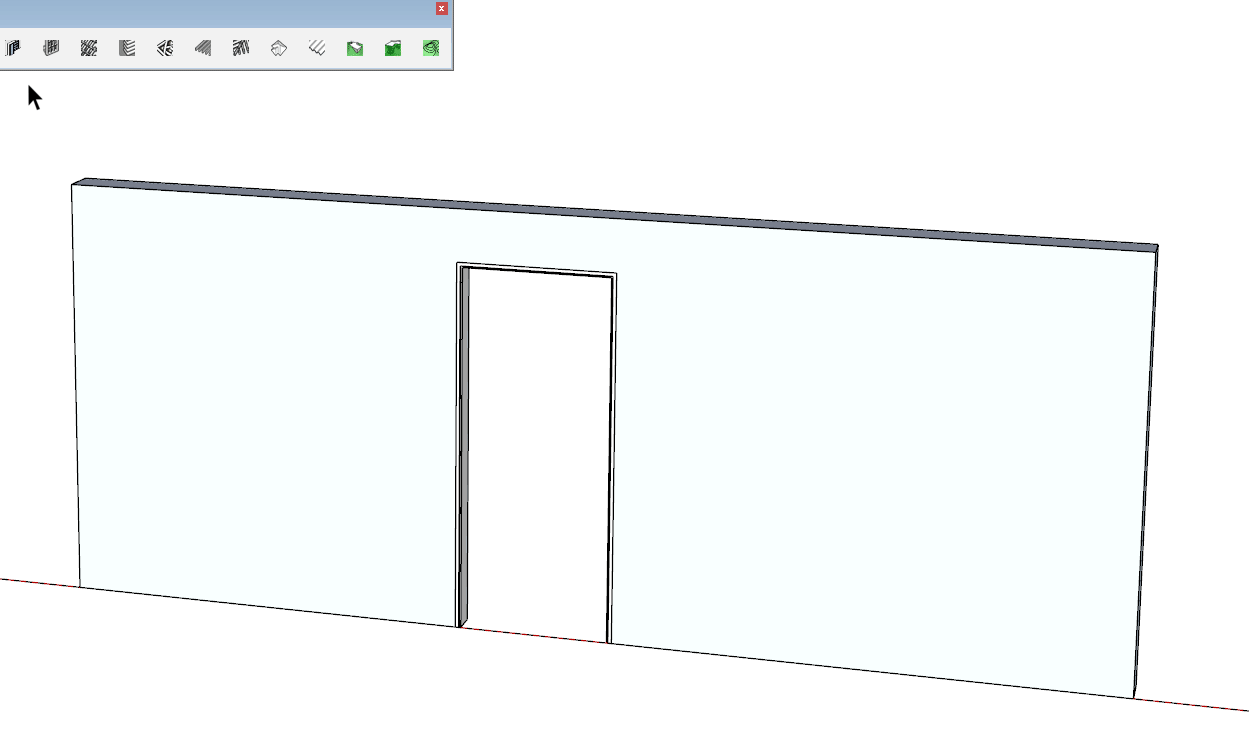

▲ 36.Create door frame 문틀 만들기

-> Create door frame - 타공된 벽체에 사각형을 그리고 면 선택 - 옵션선택 - Create

사용방법은 35.-> Create window와 같습니다.

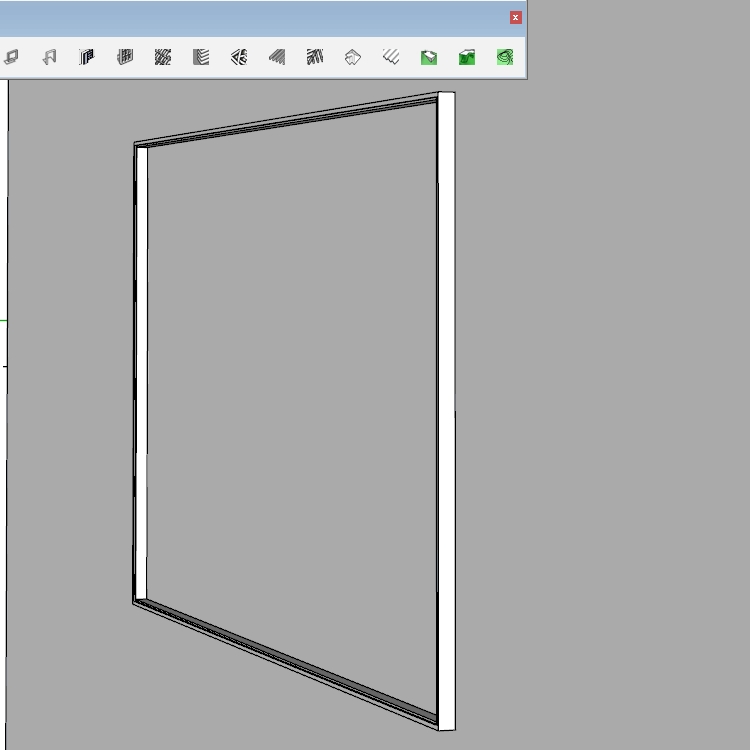

▲ 37.Door and window frame 도어/창문틀 만들기

-> door and window frame - type of frames - 옵션선택 - Create - P1(기준점) P2(가로 면 선택) P3(세로 면 선택)

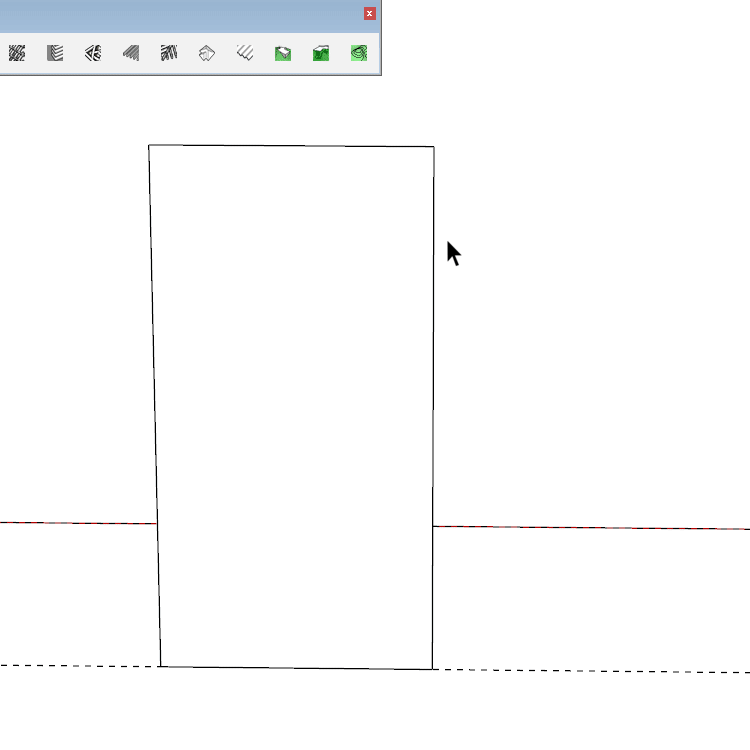

▲ 38.Panel divider 판넬 분할

-> panel divider - 타공된 벽체에 사각형을 그리고 면 선택 - 옵션선택 - Create

사용방법은 35.-> Create window와 같습니다.





▲ 38.Panel divider

- 이 툴로 책장만들 때 사용해도 괜찮습니다.

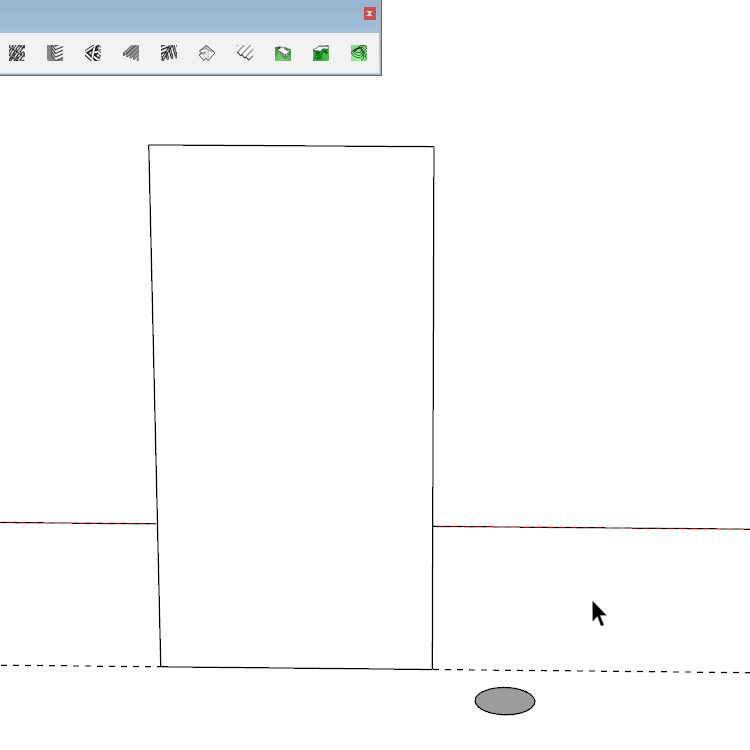

▲ 39.Create screen 객체를 타공하는 툴입니다.

- 이 툴로도 책장을 만들 수 있습니다.



-> Create screen - 옵션선택 - Create -P1(기준점)









▲ 39.

-> Create screen - setup profile - P1(타공할 모양의 면 선택) P2(기준점 선택)

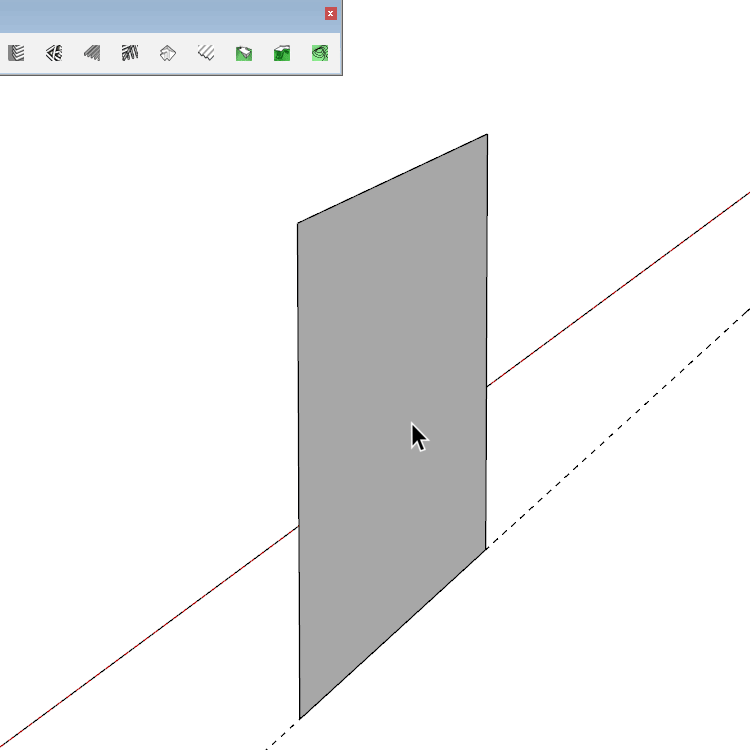

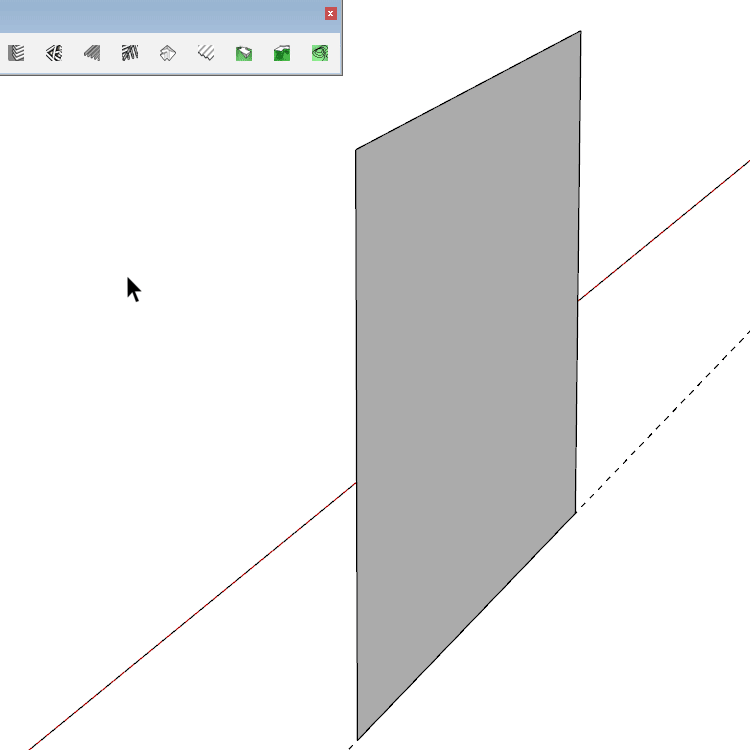

▲ 40. Create Louvres

-> 면선택 -Create Louvres - 옵션 선택 - Create

에어컨 실외기실 - 혹은 가구 문짝에서 루버 만들 때 유용합니다.





▲ 40. 블라인드 만들때도 사용하면 좋습니다.

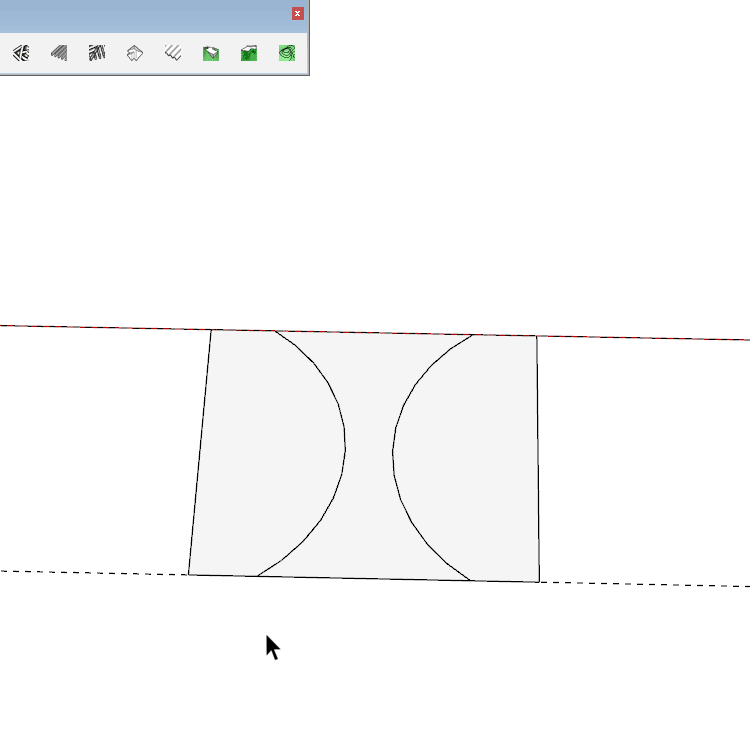

▲ 41. Create profile on plane - 선에 두께를 주어 모양을 만드는 툴입니다.

단조 내지 전통문양을 만들때 사용하면 편리하게 사용할 수 있습니다.



-> 객체 전체 선택 - Create profile on plane  -옵션 선택 - Create





▲

-> 객체 전체 선택 - Create profile on plane  - setup profile - P1(모양 선택)

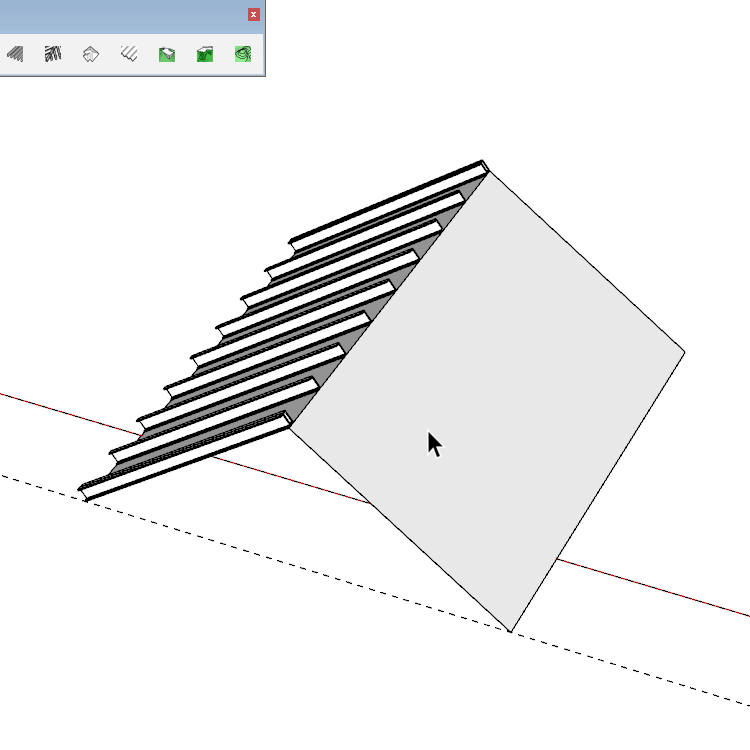

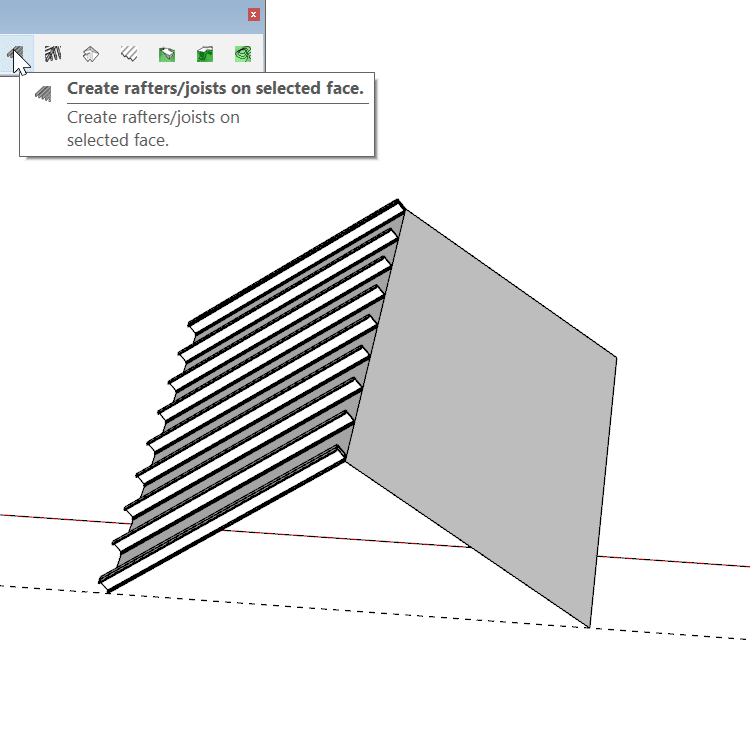

▲ 42. Create joists / battense - 장선을 만드는 툴입니다.

-> Create joists - 옵션선택 - create - P1(객체의 면) - P2(시작점) - P3(끝점)





▲ 시작점과 끝점이 달라지면 방향도 달라집니다.

-> Create joists - 옵션선택 - create - P1(객체의 면) - P2(시작점) - P3(끝점)

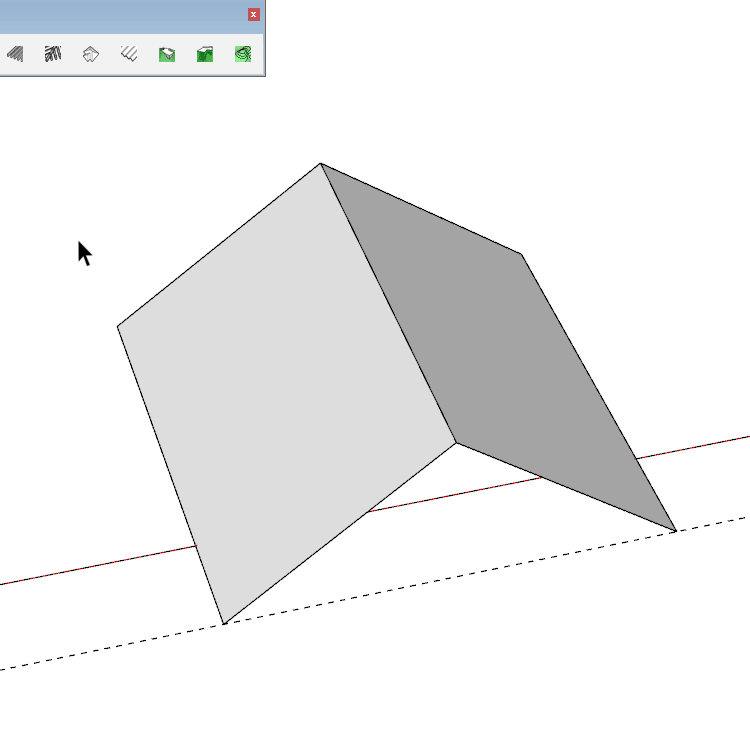

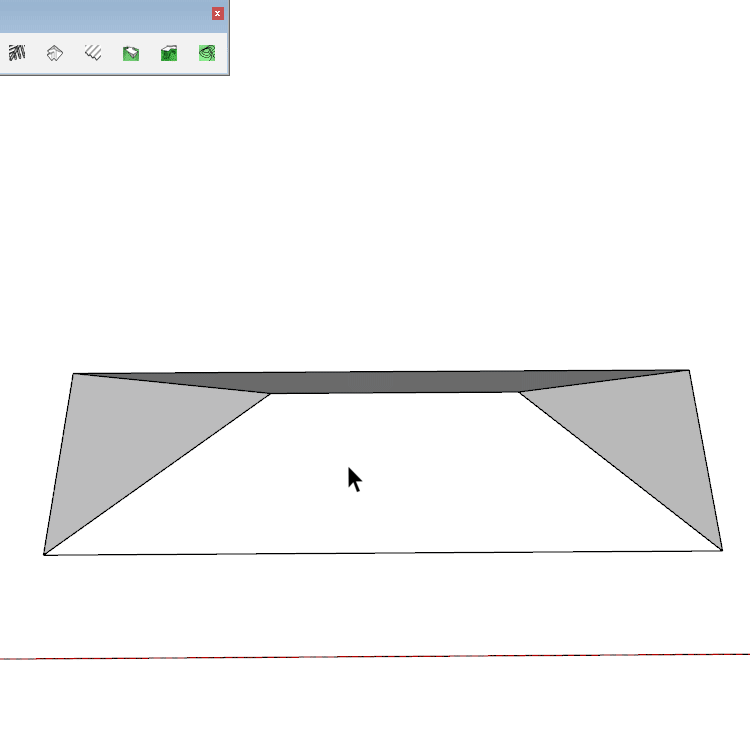

▲ 43. Create roof rafters and battens / purlins 지붕의 상 만드는 툴입니다.  중도리 / 서까래 /

-> 면 선택 - Create roof - 옵션선택 - create



저는 인테리어를 주로 해서 그런지 지붕의 상을 만드는 툴은 사용을 안해 봤습니다.

언젠가 필요하긴 할텐데 언제인지 기약은 없네요.ㅎㅎ

전체 적으로 보시면서 필요할것 같은것만 숙지 하면 됩니다.

루비 종류도 너무 많고 배워야 할것도 많고

모든걸 다 알아서 사용하기도 힘들 뿐더러 시간이 지나면 잊혀지는 것도 많습니다.

제가 자료로 남기는 것도 까먹을 때마다 다시한번 빨리빨리 보자는 의미에서 만드는것도 있습니다.😄
