28.스케치업-루비강좌 true bend

안녕하세요 YD입니다.

이번에 알아볼 루비는 True bend입니다.

객체를 휘어서 모양을 만드는 툴이라고 생각하면 될 것 같습니다.

모양이 복잡하지 않다면 팔로미 툴로 그려도 되겠지만

복잡한 모양(ex 의자 등 받침대)일 경우는 평면으로 모양을 잡고 true bend로 밴딩을 하면

보다 쉽게 객체의 형태를 만들 수 있습니다.

사용법은 간단하고 좀 헷갈리는 부분이 있는데 바로 축방향에 따라서 휘어지는 방향이

달라진다는 것입니다. 이건 해 보는 수밖에 없는 거 같으니 이 정도만 숙지하시고 따라오시면 됩니다.



루비 다운받는 곳은 sketchucation에서 받으면 됩니다.

SketchUcation





루비 설치 방법을 모르는 분들은 여기를 참고해 주세요

스케치업 강좌 - 루비 설치방법 (SKETCHUP PLUGIN INSTALL)

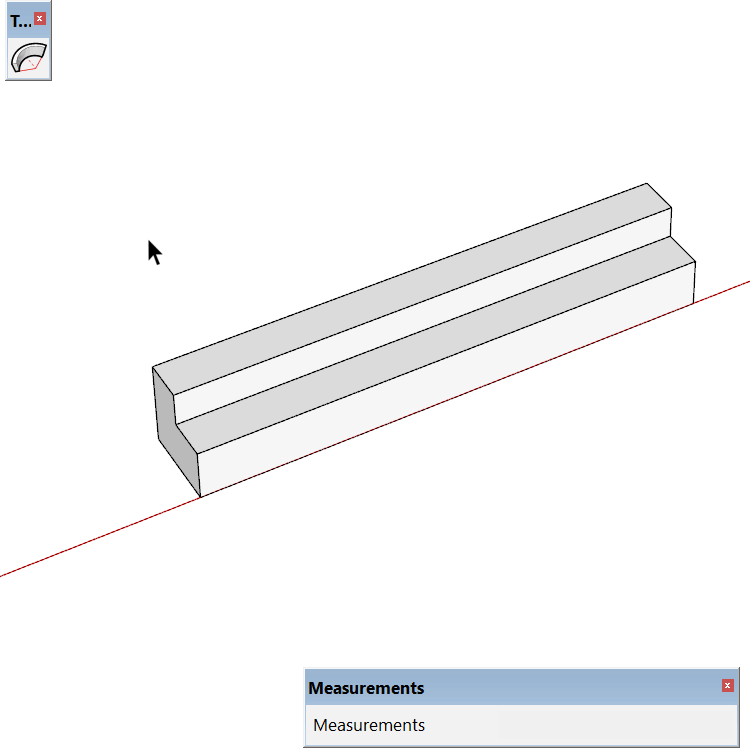

 ▲ 3000,400 자리 의자 비슷하게 형태를 만들었습니다.









▲ P1 (객체 선택) - true bend - P2 (빨간색 바 드래그) - VCB창에 각도 값 입력 - Enter - Enter



객체 선택 후 밴딩을 내부 방향으로 휘었을 때 내부 선의 길이가 3000 가까이 나옵니다.

밴딩시 객체는 그룹이나 컴포넌트로 묶여 있어야 합니다.



선이 조각나 있어서 선의 길이를 알기 힘들어 쿼드 페이스와 jhs power bar의 weld를 이용했습니다.

Weld툴이 다른게 또 있는데 루비를 더 설치하기보다는 우리가 배웠던 방식을 활용해서

복습하는 것도 좋은 것 같습니다.



10.스케치업-루비강좌 JHS_powerbar ④ END (tistory.com)

10.스케치업-루비강좌 JHS_powerbar ④ END



18.스케치업-루비강좌 Quadface 1 (tistory.com)

18.스케치업-루비강좌 Quadface 1













▲ P1 (객체 선택) - true bend - P2 (반대방향-빨간색 바 드래그) - VCB창에 각도 값 입력 - Enter - Enter



반대 방향시 바깥쪽 부분이 길이가 3000이 됩니다.

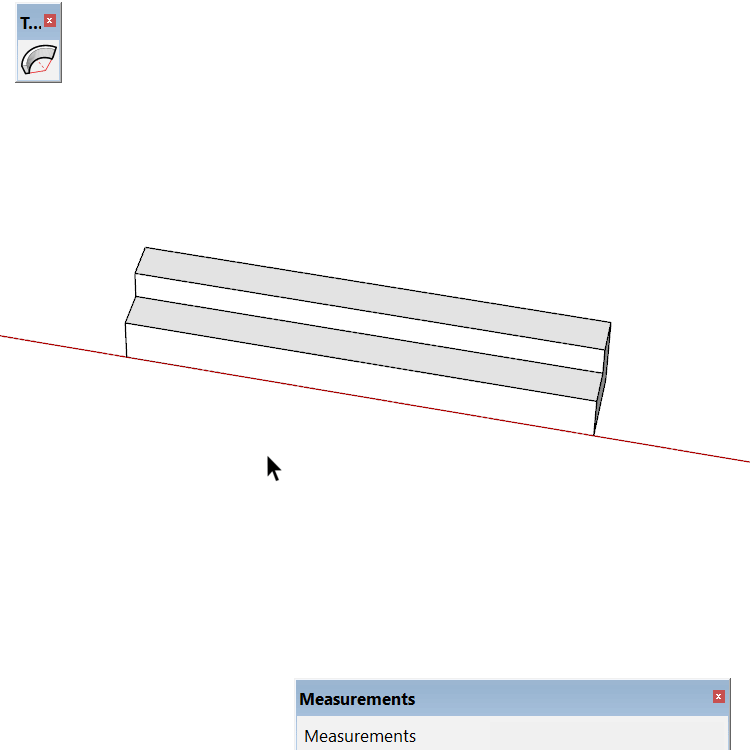

▲ 축의 방향에 따라서 형태와 길이가 바뀌는 모습을 볼 수 있습니다.

첫 번째 객체는 x,y,z축이 기본 축 방향일 때의 모습입니다.

두 번째 객체는 원점과 축의 방향을 바꿨을때의 모습입니다.



같은 방향으로 밴딩을 한것 같으나 축 방향에 의해서 크기와 길이가 달라지는 걸 볼 수 있습니다.















▲ P1 (더블클릭으로 객체 속성으로 들어감) -P2 (축에 우측마우스) - place -축 방향 변경 - P3(객체선택)

true bend - P4 (빨간색 바 드래그) - VCB창에 각도 값 입력 - Enter - Enter

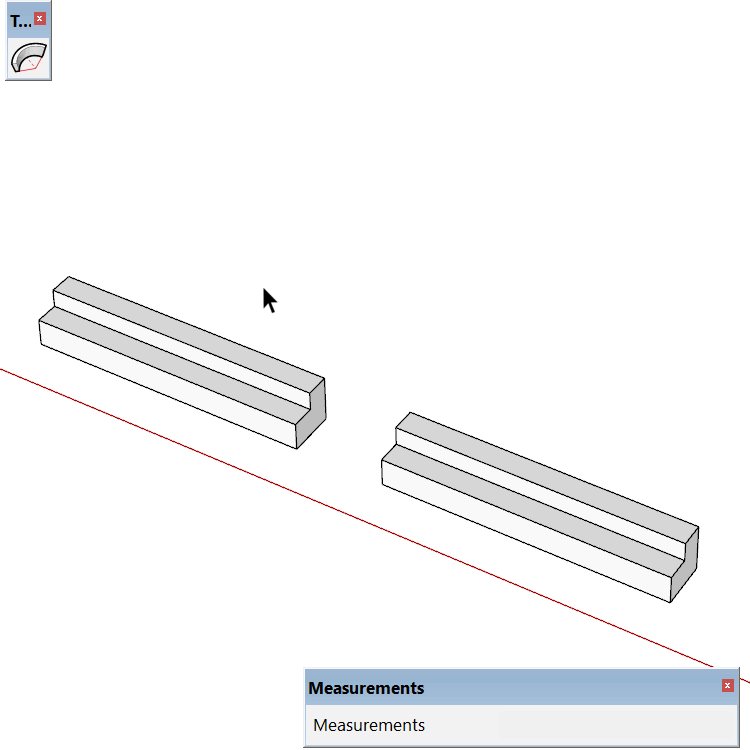

▲ 길이 값을 입력해서 밴딩하는 방법입니다.

P1 (객체선택) - true bend -P2 (빨간색 바 드래그) - VCB창에 길이값 입력 후 단위 mm  (예 : 100mm) - Enter - Enter

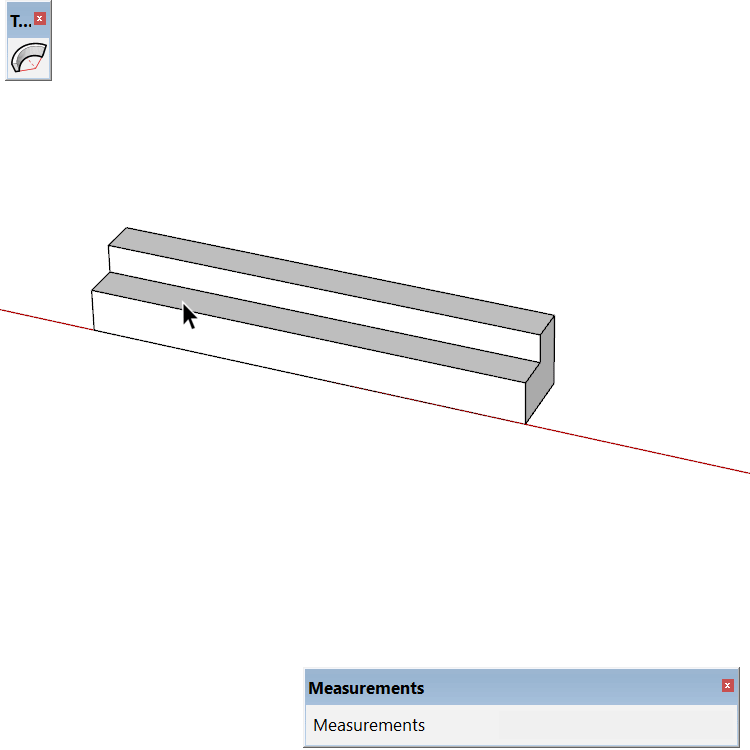

▲ 객체에 분할값을 주어서 형태의 변화를 나타나게 하는 방법입니다.

P1 (객체선택) - true bend -P2 (빨간색 바 드래그) - VCB창에 각도 입력 Enter - 분할값 s(예:4s) - Enter -  Enter

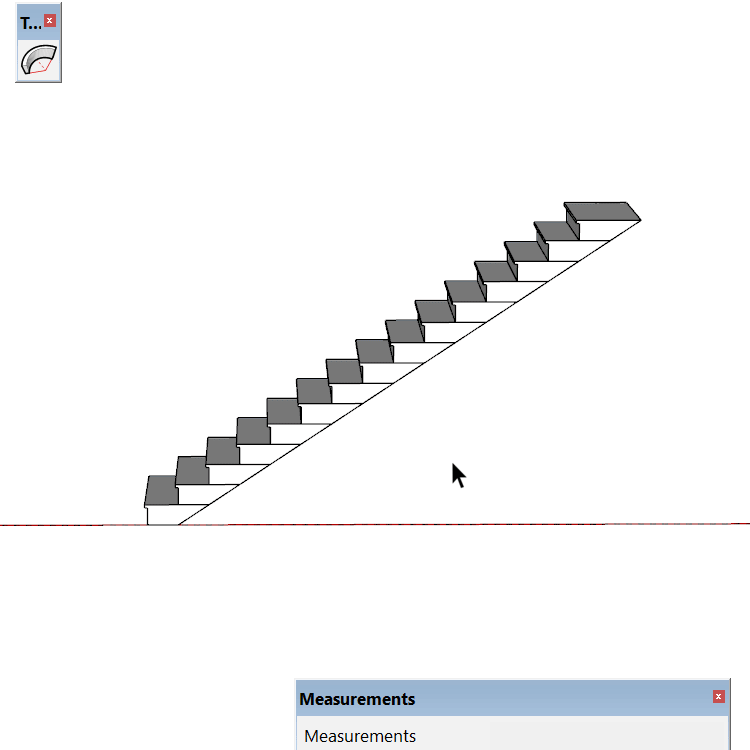

▲ true bend를 이용해서 계단을 만들 수 있습니다.

전체 객체를 하나의 그룹으로 묶어 줘야 합니다.

P1 (객체선택) - true bend -P2 (빨간색 바 드래그) - VCB창에 각도 입력 - 분할값입력(계단의 갯수)  - Enter -  Enter



분할값과 계단의 수가 다르면 모양이 약간 이상하게 됩니다.

여기서 따로 보여드리진 않았지만 한번 해보시면 무슨 뜻인지 이해가 될겁니다.

그래서 좀 더 자연스럽게 하기 위해서는 계단값과 분할값을 맞춰 주는 게 좋습니다.



이렇게 해서 간단하게 True bend에 대해서 알아봤습니다.

다음 시간에는 이 루비를 이용해서 특이한 모델링을 한번 해보겠습니다.



배우는 것도 중요하지만 이걸 어떻게 응용해서 사용할지도 중요하기 때문에 될 수 있으면 실무 위주로

올리려고 합니다. 앞으로도 많은 관심 부탁드립니다. 감사합니다.~~
