17.스케치업-루비강좌 Split Tools

안녕하세요 YD입니다.

분할하는 도구  Split Tolls에 대해서 알아보겠습니다.

일반적으로 사용하는 빈도는 많지 않고 오히려 제품 모델링을 할때

Quadface , SubD, vertextool과 함께 사용을 합니다.

루비는 sketchucation에서 다운 받으면 됩니다.

https://sketchucation.com/pluginstore?pln=TIG_splitTOOLS







 ▲Split Tools - SplitUp 닫혀있는 면을 분할 하는 기능입니다.

-사각형 전체를 선택합니다.

-분할값을 입력 하면 분할이 됩니다.







 ▲분할을 해도 화면에 보이지 않는 경우가 있습니다.

스케치업 상부 메뉴바 - View - Hidden Geometry 를 활성화 시키면 숨은 선들이 나타나게 됩니다.

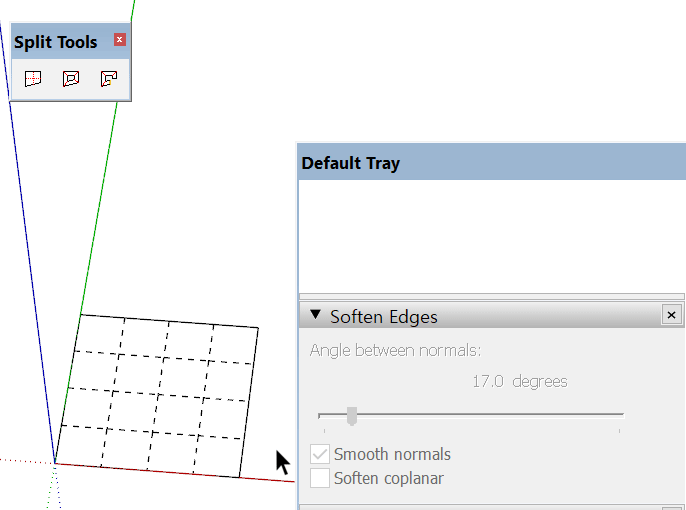

 ▲숨은선이 아닌 실선으로 보이게 하려면 Soften Edges에서 각도를 낮춰주면 됩니다.





 ▲

-면 뿐만이 아니라 육면체에도 활용할 수 있습니다.

-2개를 분할하고 다시 전체 객체에 3개를 분할하면 곱으로 들어나는걸 볼수있습니다.

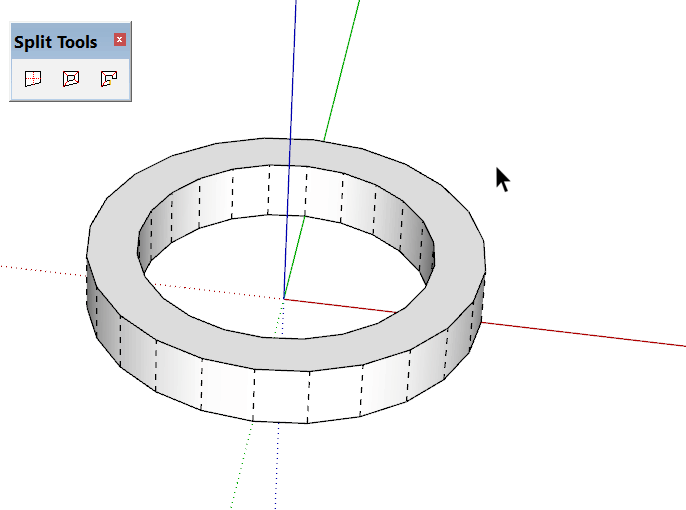

 ▲Split Tools - SplitDonut 도넛 모양을 사각형으로 만들어 줍니다.





▲도넛 모양도 분할 할 수 있습니다.







▲Split Tools - Sausage 열려있는 도넛을 분할하는 툴입니다.

-선 한개와 면을 선택해서 Split Tools - Sausage를 클릭하면 분할됩니다.







분할 툴에 대해서 알아봤습니다.

크게 어려운건 없으나 많이 쓸일도 없다는것이 함정입니다.

나중에 비정형 모델을 할때 이 루비의 활용도가 높아지니 그때 다시한번 말씀을 드리겠습니다.
