안녕하세요 YD입니다.
이번 시간에는 나선형 모델링을 해보겠습니다.
▲

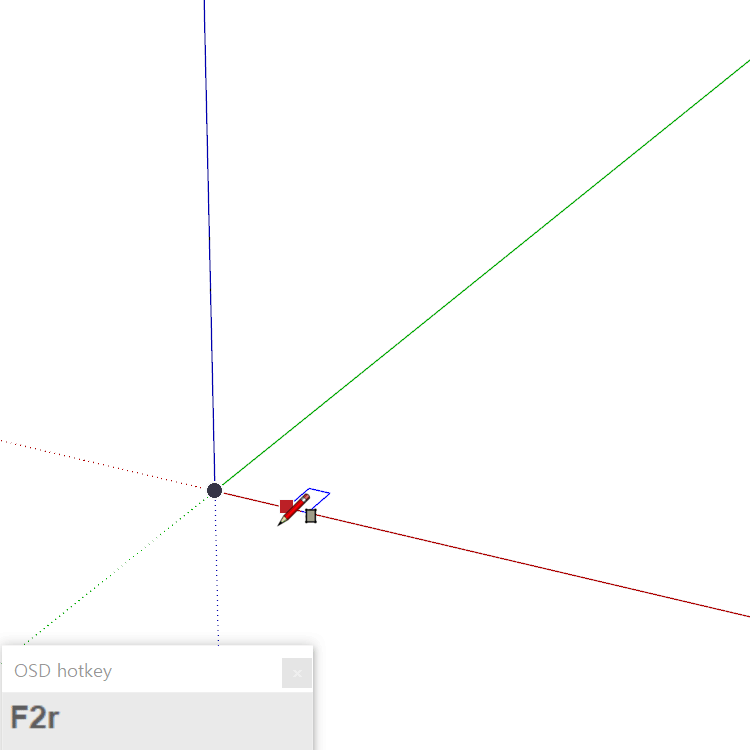

-사각형 툴
-키보드 Ctrl을 한번눌러 주세요(사각형 중심으로 그려집니다.)
- 1000,1000 입력 후 엔터
▲

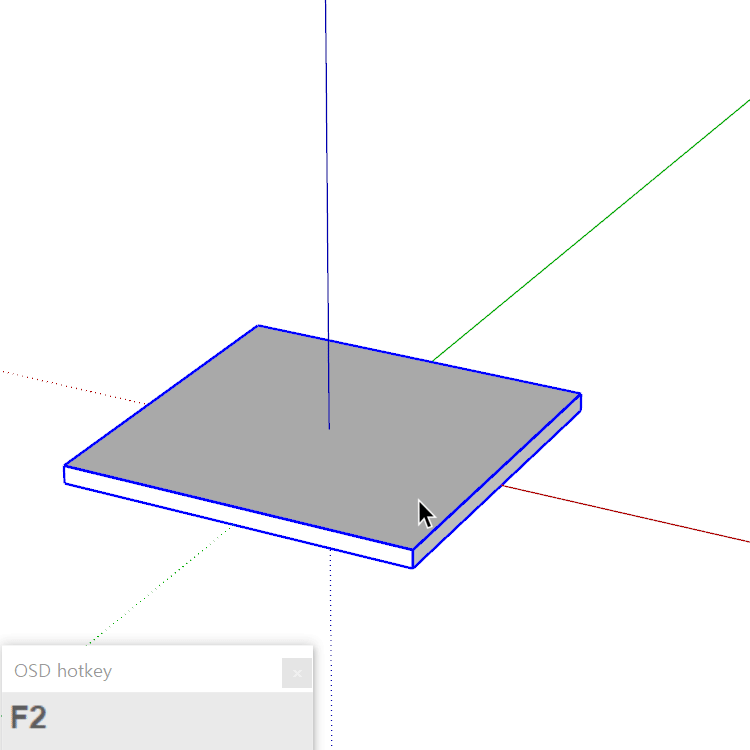

-전체 선택 후 컴포넌트로 만들어줍니다.
▲
- 객체 선택

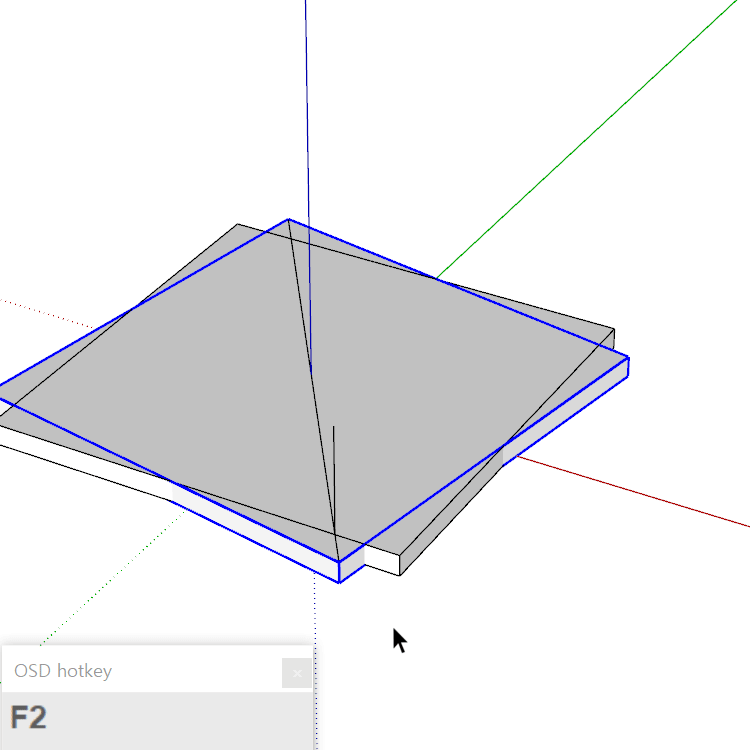

- rotate 툴 선택 - ctrl 클릭 - 10도 회전 복사 합니다.
- 화면과 같이 선을 그려 줍니다.
▲
- 객체선택

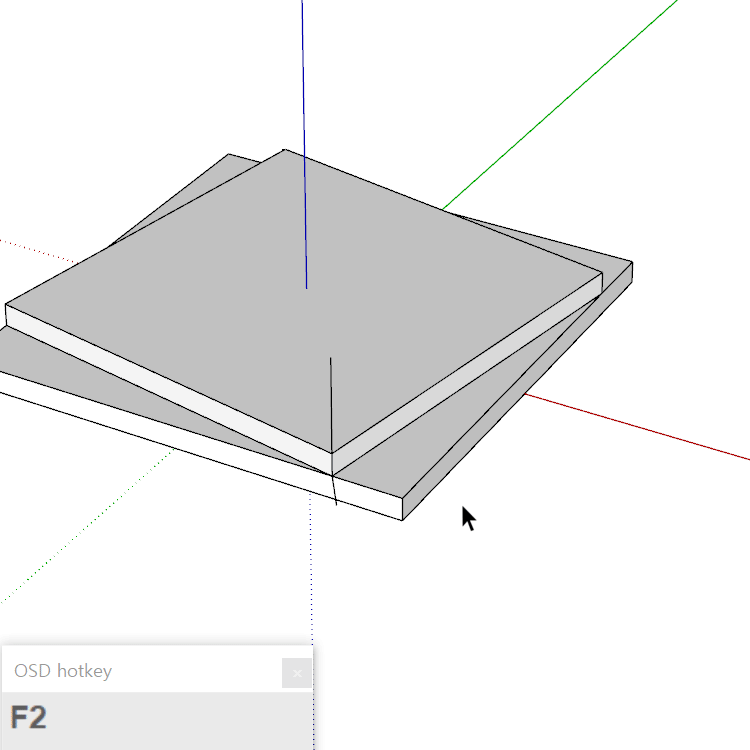

- Scale - ctrl클릭 - 객체의 중심을 잡고 꼭지점까지 축소시킵니다.
- Move툴로 위로 이동 시킵니다.
▲
- 가이드 선을 삭제 시킵니다.

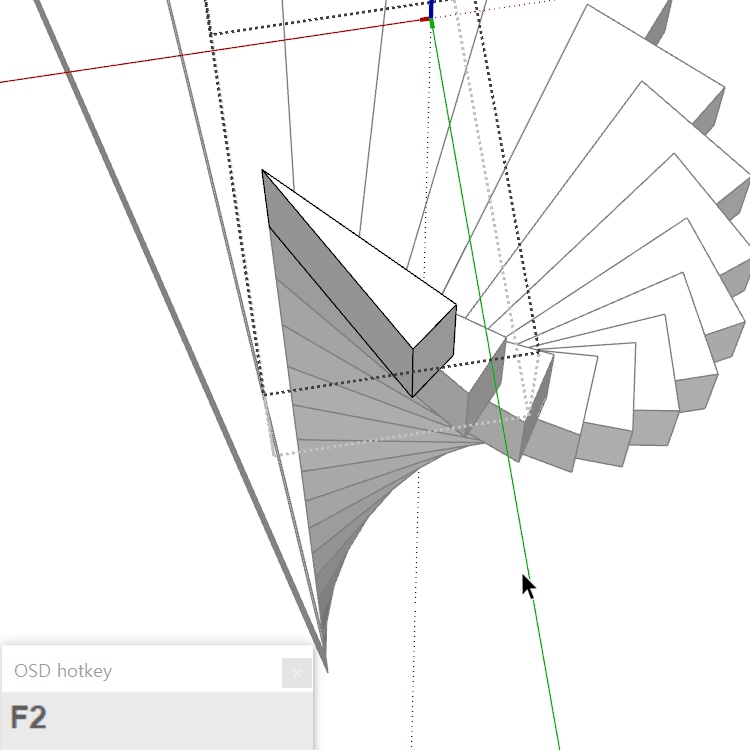

- 아래 객체에 우측 마우스 클릭 - Play it again (사용법은 밑의 링크를 참조 ▼ )
- 위 객체를 여러번 클릭하면 그림과 같이 Array가 됩니다.
▼ Memory copy (Play it again) 사용법
31.스케치업-루비강좌 Array / Memory Copy / 계단만들기
안녕하세요 YD입니다. 스케치업은 Array기능을 Move와 Rotate로 사용합니다. 그러나 이거만 가지고 입체적 배열은 하기 힘듭니다. 그래서 필요한 루비가 바로 Memory copy입니다. 루비 다운로드는 sketchuc
ydsketch.tistory.com
▲

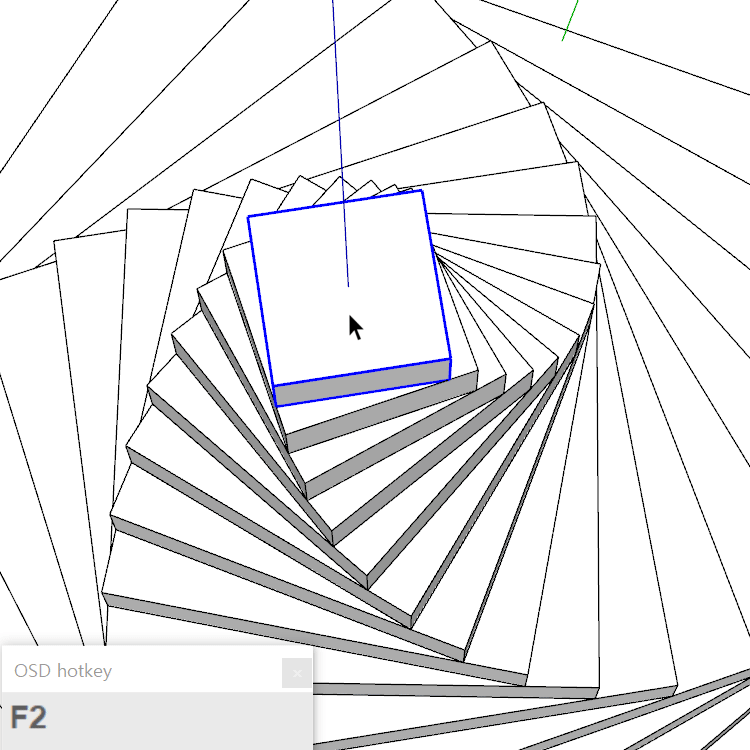

- Memory copy (Play it again) 로 그려진 상태입니다.
▲
- 맨 위 객체를 더블클릭해서 편집모드로 들어갑니다.

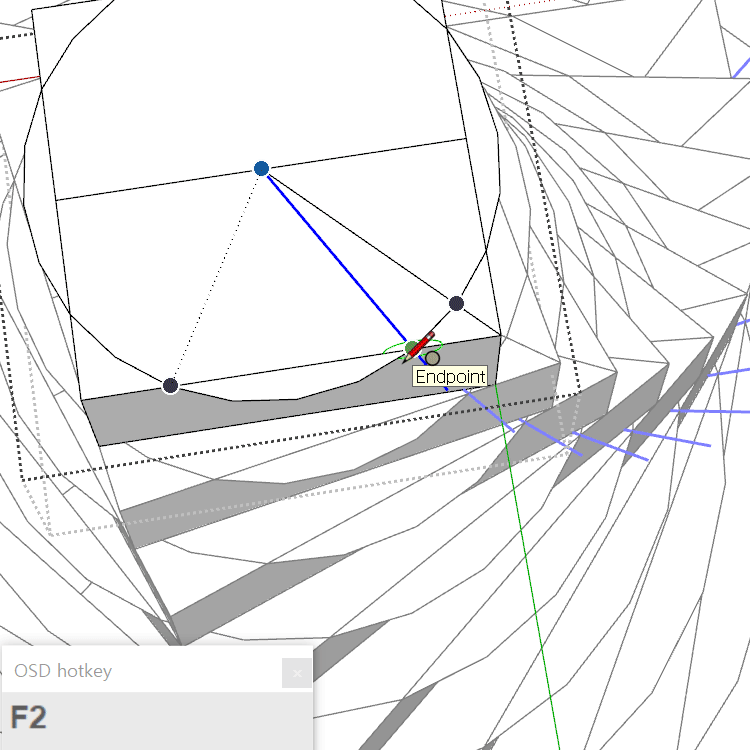

- 객체의 중심과 꼭지에 가이드 선을 그려 줍니다.
- 선 선택 후 Rotate툴로 선을 15도 만큼 회전 복사합니다.
- 원을 그려 줍니다.
▲
- 불 필요한 선들은 지우개툴로 삭제를 해줍니다.
- Push/Pull로 호를 제외한 나머지를 지워줍니다.
▲
- 호를 다시 컴포넌트로 묶어 줍니다.
- Rotate로 호를 *23만큼 회전 복사 합니다.
▲

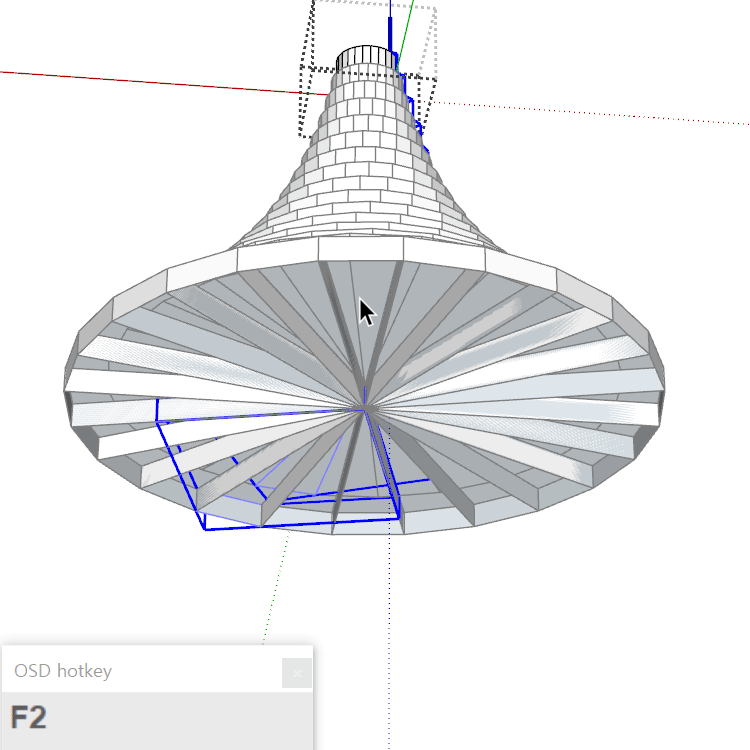

- 모델링의 하부로 이동해서 불 필요한 선과 면은 삭제를 해줍니다.
▲

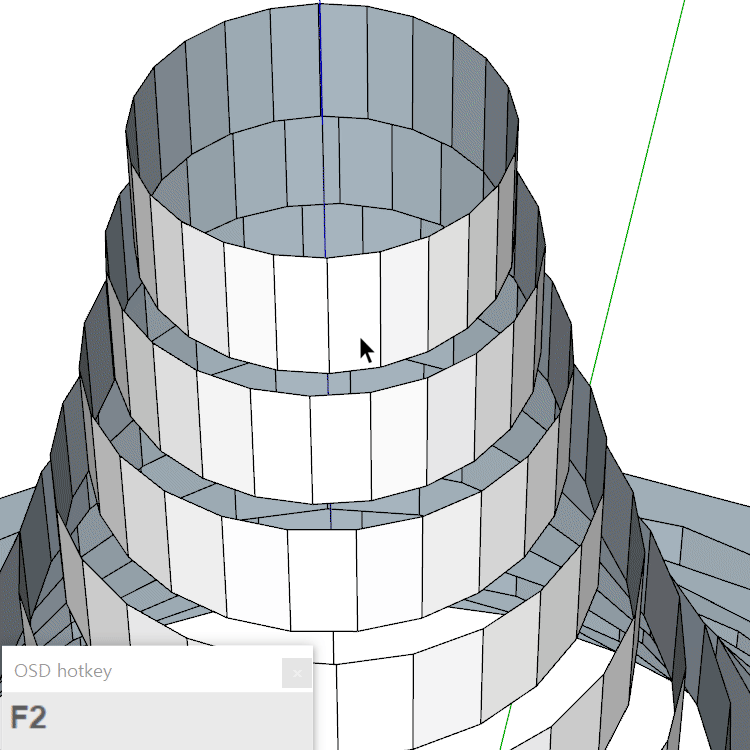

- 참고로 편집모드 상태에서 Move툴로 이동을 하면 여러 모양들이 만들어 지는걸 볼 수 있습니다.
▲
- 처음에 편집모드 안에서 Move툴로 꼭지를 잡고 이동하면 움직이지 않습니다.
그래서 면을 선택후 이리저리 움직이다가 다시 꼭지를 잡으면 그때는 움직이게 됩니다.
이때 키보드 방향키를 ← → 움직이면 좀더 쉽게 움직일 수 있습니다.
▲
- 객체를 두개 복사 해줍니다.
- 나선형 객체를 선택해서 그룹을 깨줍니다. - Selection toys - face - Delete를 하면 선만 남게 됩니다.
- 두 번째 객체를 선택 후 유리 재질을 입혀 줍니다.
- 저는 컴포넌트를 깨서 그룹으로 묶었으나 이 과정을 생략해도 상관 없습니다.
▼ Selection toys사용법
15.스케치업-루비강좌 Selection Toys
안녕하세요 YD입니다. 이번 시간에 알아볼 루비는 Selection Toys입니다. 특정 부분을 선택하는 기능입니다. 전체 객체중 면만 선택한다던지 혹은 선만 선택한다던지 하는 기능입니다. 사용 방법은
ydsketch.tistory.com
▲
- 선 전체 선택후 JHS POWERBAR - lines to tube를 만들어 줍니다.
▲
- 두개의 모델링을 하나로 합쳐줍니다.
긴 과정 따라 오느라 수고 많으셨습니다.
여러가지 응용할 수 있는 부분이 많은 만큼 한번씩 도전 해 보시길 바랍니다.
그럼 저는 다음 시간에 다른 모델링으로 찾아 뵙겠습니다. 감사합니다.😊🙏
