02.육모 정자 만들기 - 멍에

안녕하세요 YD입니다.



멍에와 장선이 있는데

멍에는 동바리 위에 걸쳐서 시공되는 구조물을 이야기하며

장선은 멍에 위에 길게 일정한 간격으로 올라가는 게 장선이라고 보면 됩니다.



이번시간에는 멍에를 그려보려 합니다.

여기에 나오는 주된 내용은 평창한옥학교의 자료를 바탕으로 만들어졌습니다.



제가 처음에 스케치업을 시작할 때 고체도구(solid tool)는 거의 사용하지 않았습니다.

그러나 공부하면 할수록 쓰임새가 많다는 걸 알 수 있었습니다.

잘 배워두면 여러모로 사용할 때가 많으니 꼭 알아 두면 좋습니다.







▲ 중심에 있는 동바리 위에 안내선을 그려줍니다.

-줄자도구 - x축 클릭 - 수직으로 동바리 위에 클릭

-줄자도구 - Y축 클릭 - 수직으로 동바리 위에 클릭

-줄자도구 - 새로 만든 안내선 클릭 - X축 방향으로 750 입력 후 Enter





추가 수정본



그리다 보니 사이즈가 이상해서 다시 수정합니다.

750인데 700으로 제가 그렸네요

멍에 부분을 Move툴로 50만큼 수정하면 됩니다.

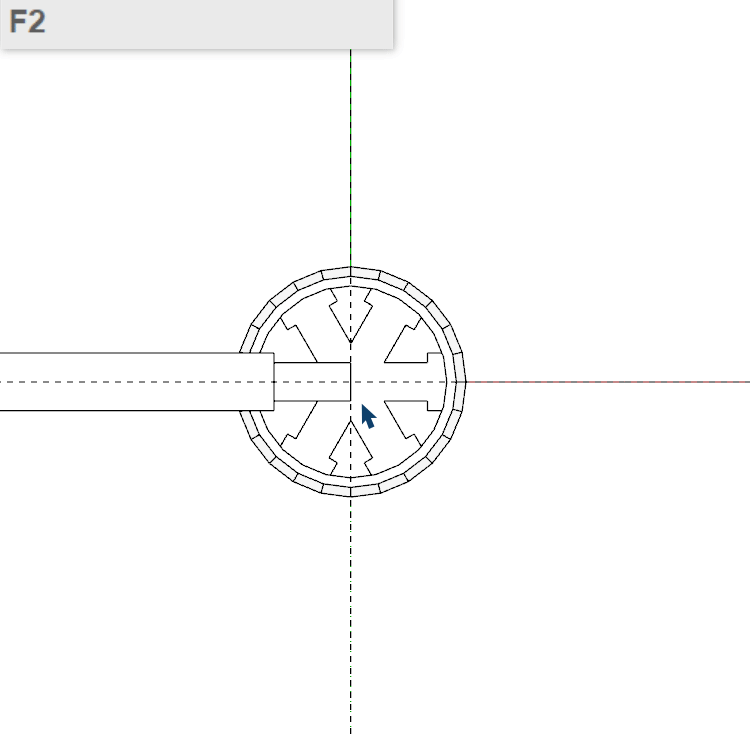

▲ 좀 더 편하게 보기 위해 Top view로 놓고 진행을 하겠습니다.



-사각형툴 선택 - 모양에 따라 사각형을 그립니다.





▼ view에 관련된 내용은 밑의 게시물을 참고해 주세요

39.초보자를 위한 스케치업 강좌 - View toolbar / Shadows







▲ 지우개 툴로 불필요한 선들은 삭제를 해줍니다.

동바리 끝에 그려진 선을 선택 후 Move툴로  안내선까지 이동합니다.





▲ 멍에 끝 부분의 안내선을 30도만큼 회전 복사 합니다..

-안내선 선택 - Rotate - 중심클릭 - 30도 회전

-안내선을 따라서 Line툴로 선을 그립니다.

-지우개툴로 선 정리 합니다.





▲

-면선택 - Push/Pull - 동바리 끝부분까지

-Group

-객체선택 - Rotate - 180도 회전복사

-두 개의 객체 선택 - 고체도구(Solid tool) - Union

-객체선택 - Rotate - 60도 회전복사 x2



고체도구를 사용해서 두개의 객체를 하나로 묶었습니다.

이 방법은 건축물의 벽체를 합칠 때도 유용하게 사용됩니다.



저는 다음시간에 다시 찾아뵙겠습니다. 감사합니다. 😊🙏
