안녕하세요 YD입니다.

저번시간에 배웠던 멍에 삼분턱과 똑같습니다.

다만 장귀틀 중간에 홈이 파여 있는 부분으로 인해서 간섭이 일어납니다.

이 부분만 숙지하시고 하면 별문제 없이 진행 가능하리라 봅니다.

그럼 바로 시작하겠습니다.





▲

-x축으로 돼 있는 장귀틀을 더블클릭해서 편집모드 안으로 들어갑니다.

-Line 툴을 사용해서 11자 모양의 사선을 그려줍니다.

-나머지 장귀틀은 숨겨 줍니다. (우측마우스-Hide ... 저는 단축키 D로 설정했습니다.)

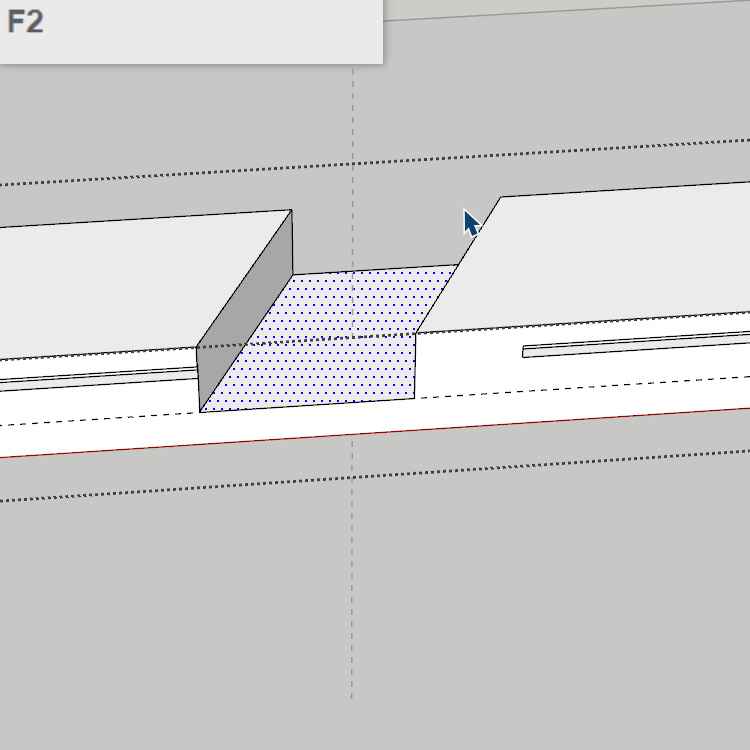

-Push/Pull로 아래로 40만큼 내려 줍니다. 한 번에 내려가지 않으니 두세 번에 걸쳐서 40만큼 내려 주면 됩니다.





▲

-이번에는 삼각형 모양에 Line을 그려줍니다.

- Push/Pull로 20만큼 내려줍니다.





▲

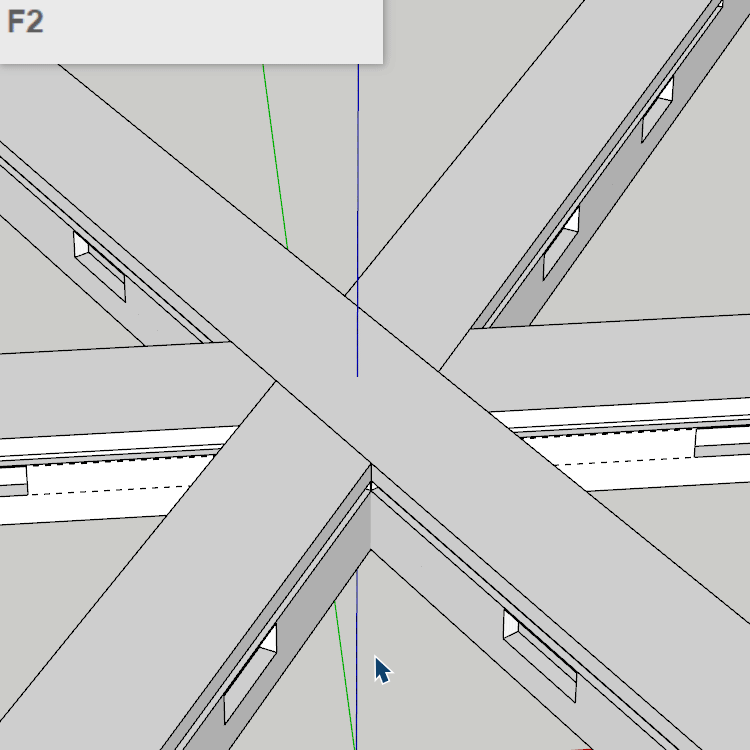

- 두 번째 장귀틀을 선택해 줍니다.

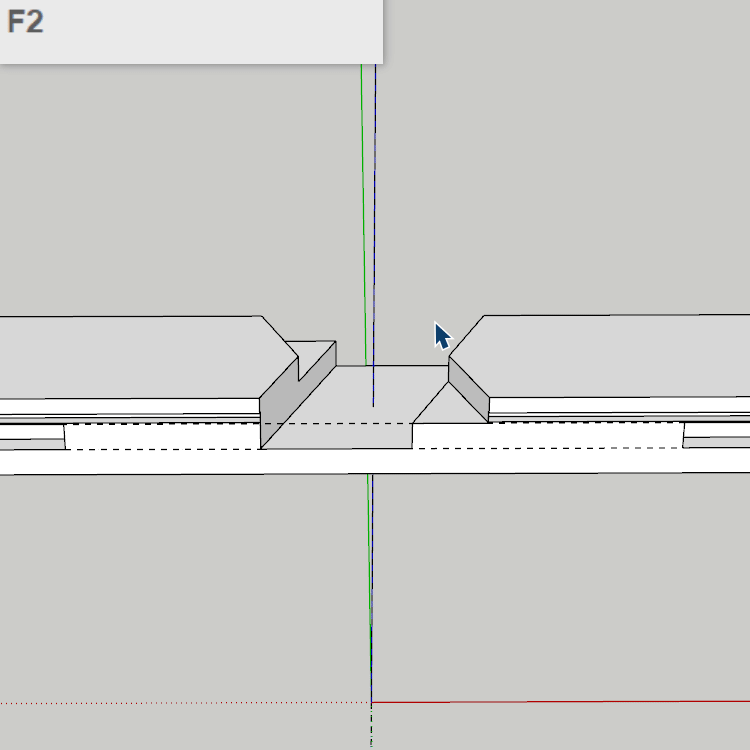

-편집모드 안으로 들어가서 위의 그림과 같이 꼭짓점을 잘 선택 후 선을 그려줍니다.

-Push/Pull로 20만큼 내려 주면 됩니다.





▲

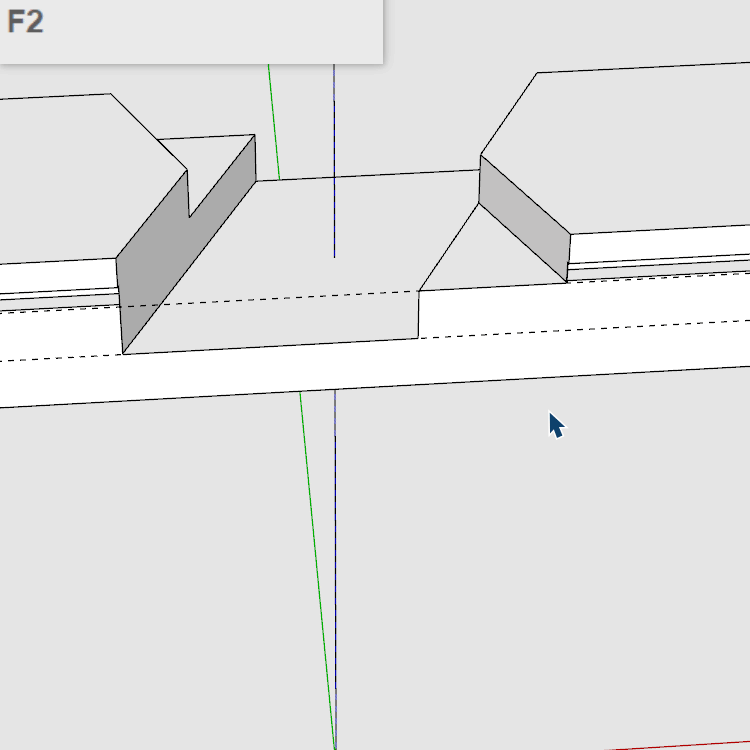

- 아랫면도 선을 그어서 Push/Pull로 20만큼 올려주면 두 번째 장귀틀도 완성이 됩니다.





▲

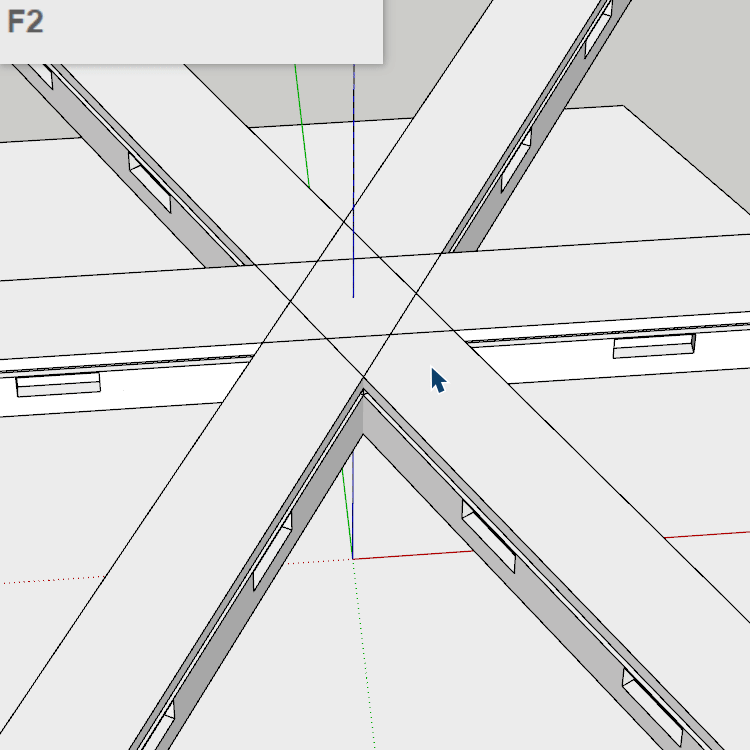

- 세 번째 장귀틀입니다.

-아랫면에서만 작업하면 되고 Line툴로 선을 그려준 후 Push/Pull로 40만큼 밀어주면 끝이 납니다.



멍에 삼분턱과 똑같아서 그리기 한결 수월한 거 같습니다.



저는 다음 시간에 다시 찾아뵙겠습니다. 감사합니다.😊🙏
