Soften Edges-선들을 부드럽게 하는 기능입니다.
Tray menu에 있습니다.

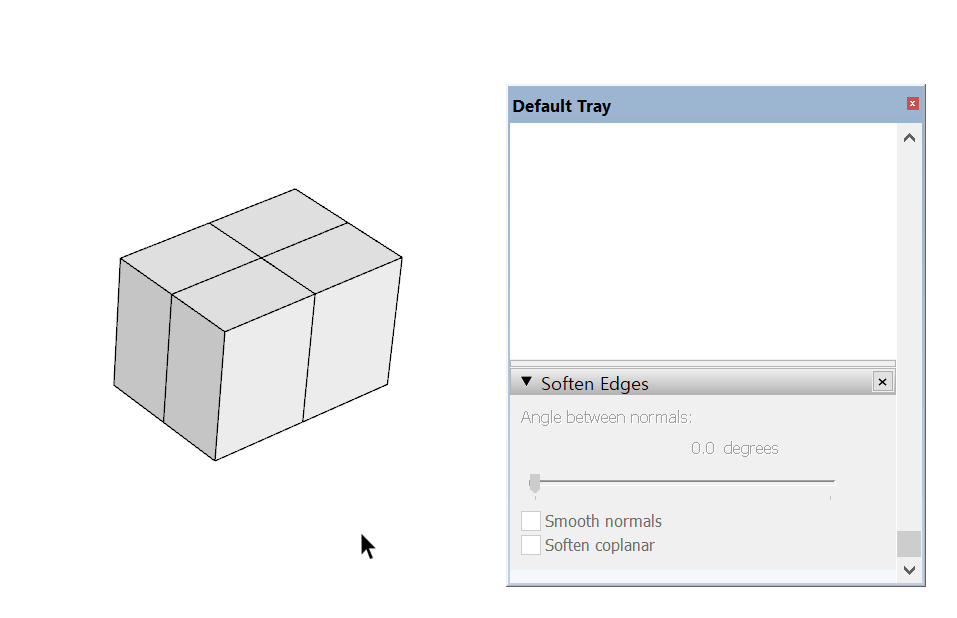

▲ Soften Edges
1. Angle between normals - 면과 면이 만나는 곳의 각도 조정해서 선들을 부드럽게 해줍니다.
2. Smooth normals - 체크시 선과 인접한 면을 부드럽게 합니다.
3. Soften coplanar - 체크 표시를 하면 면에 공유된 선들을 숨깁니다.
▲1. Angle between normals
직사각형의 면과 면의 각도는 90도입니다. 여기서 각도값을 91도 이상을 주면
모서리의 선들이 숨겨지게 됩니다.
▲2. Smooth normals
면과 면이 만나는 부분을 부드럽게 해줍니다.
▲3. Soften coplanar
객체에 속한 선들을 숨기겨줍니다.
▲Soften Edges를 나타내는 방법입니다.
객체 전체 선택 - 우측 마우스를 클릭 - Soften/Smooth Edges
▲대체적으로 Smooth normals / Soften coplanar을 기본으로 체크하고 Bar만 움직여서 사용하면 됩니다.
여러 선들을 숨길때 사용하며 지우개 툴과 연계해서 보시면 도움이 됩니다.
