51.초보자를 위한 스케치업 강좌 -Tag[Layer]

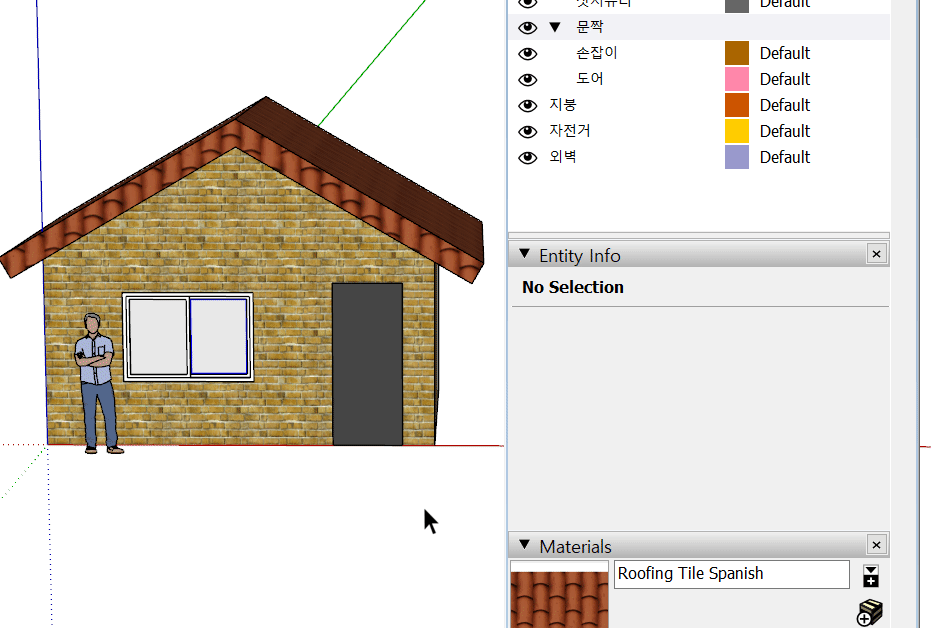

안녕하세요 YD입니다. Tag는 스케치업의 여러 객체를 쉽게 관리하는 도구라고 생각하시면 됩니다.

예를 들어 집을 그려서 내부에 가전제품들을 배치 한다고 했을때

가전제품들만 따로 숨기거나 나타내게 할 수 있습니다.

객체가 많아질수록 좀더 편하게 관리할 수 있는 툴인만큼 꼭 알아두세요.~

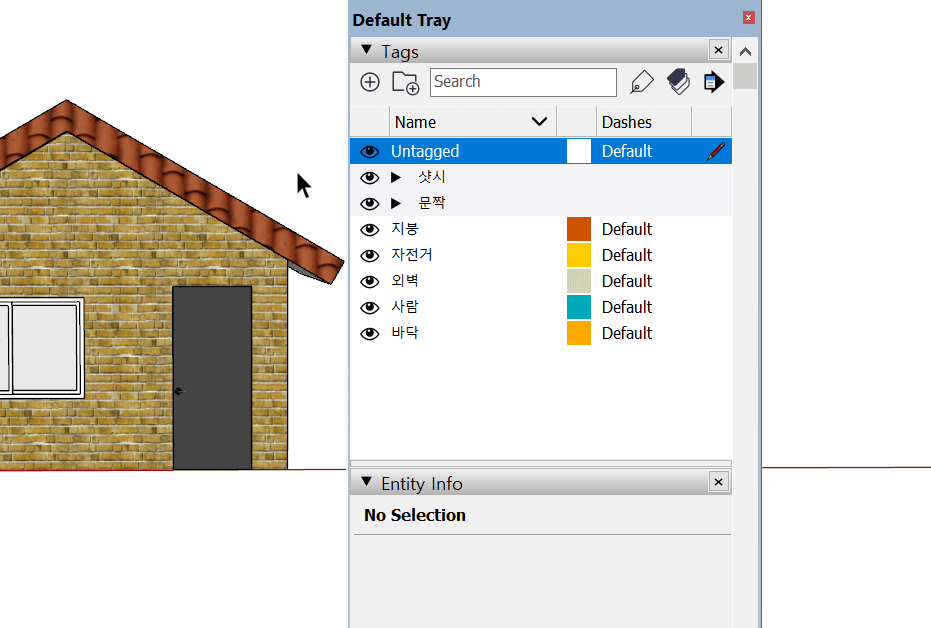

1. Add tag - 태그(레이어)를 추가합니다.

2. Add tag folder - 태그 폴더를 추가합니다.

3. Search - 태그 검색

4. Tag tool - 선택된 태그를 다른 태그로 변경

5. Color by Tag - 태그를 지정된 색상으로 표시

6. Details - 세부 사항을 표시합니다.

7. Expand all - 폴더로 묶인 태그를 펼쳐 보입니다.

8. Collapse all - 펼쳐진 태그를 폴더 단위로 접습니다.

9. Select all - 태그 전체를 선택

10. Delete Tag - 선택된 태그 삭제

11. Delete Tag folder - 선택된 태그 폴더 삭제

12. Purge - 사용하지 않은 태그 삭제

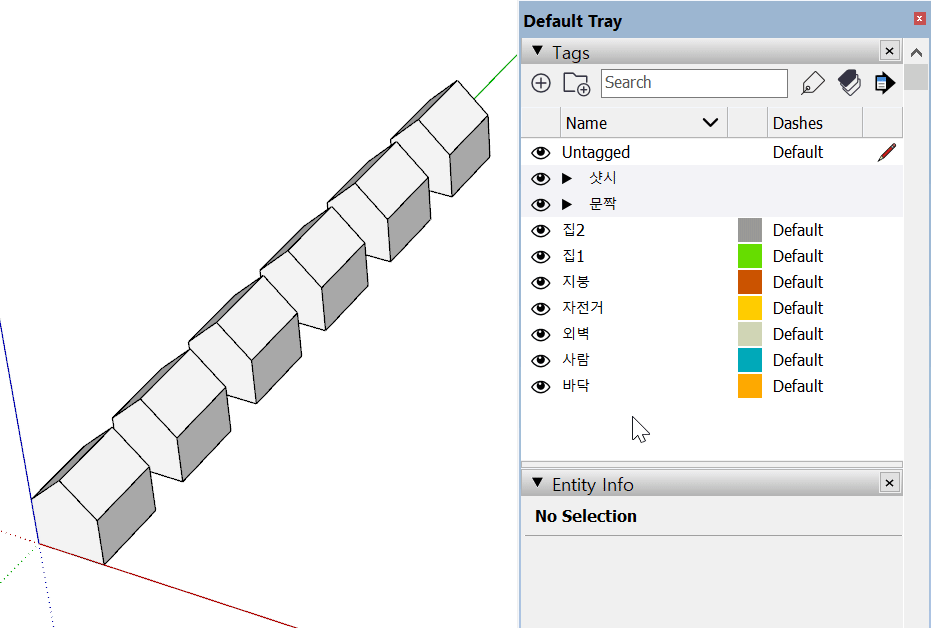

▲Add tag  + 버튼을 눌러서 태그를 추가해서 이름을 지정합니다.

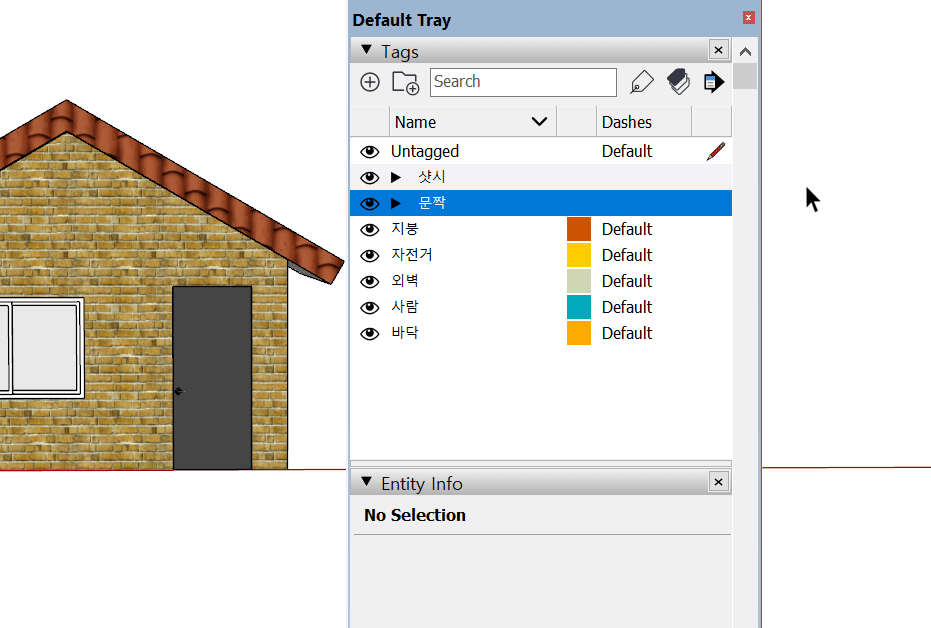

▲Add tag folder 태그들을 하나로 묶는 기능입니다.

묶을 태그를 Ctrl을 누른 상태로 여러개 선택 후 Folder를 누르면 태그가 하나로 묶입니다.

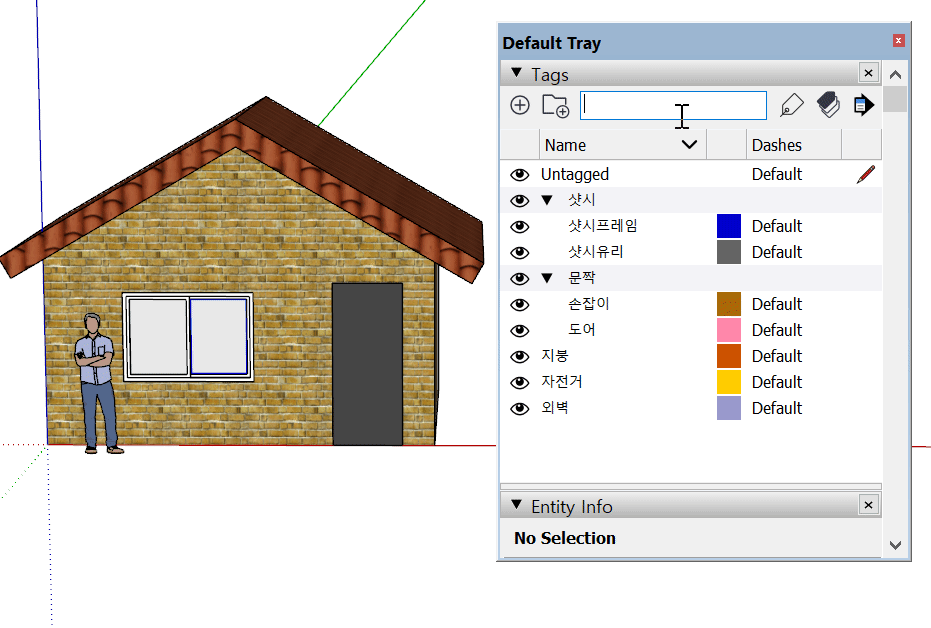

▲Search

화면에서 보이는것처럼 태그가 몇개 없을 땐 Search기능이 별 필요없지만

수십개의 태그가 생성이 되면 일일이 찾는것도 일이 됩니다.

그때 사용하면 편하게 태그를 찾을 수 있습니다.







▲태그와 객체를 매칭시키는 방법에 대해서 알아보겠습니다.

Select툴로 객체를 선택 후 Entity info-Tag에서 원하는 태그로 지정하면

객체가 지정태그로 바뀌게 됩니다.



▲Tag tool

태그창에서 바꾸고자 하는 태그를 먼저 선택합니다.

그리고 Tag Tool을 선택 후 바꾸고자 하는 객체를 선택하면

해당 객체가 처음 지정한 태그로 변환됩니다.

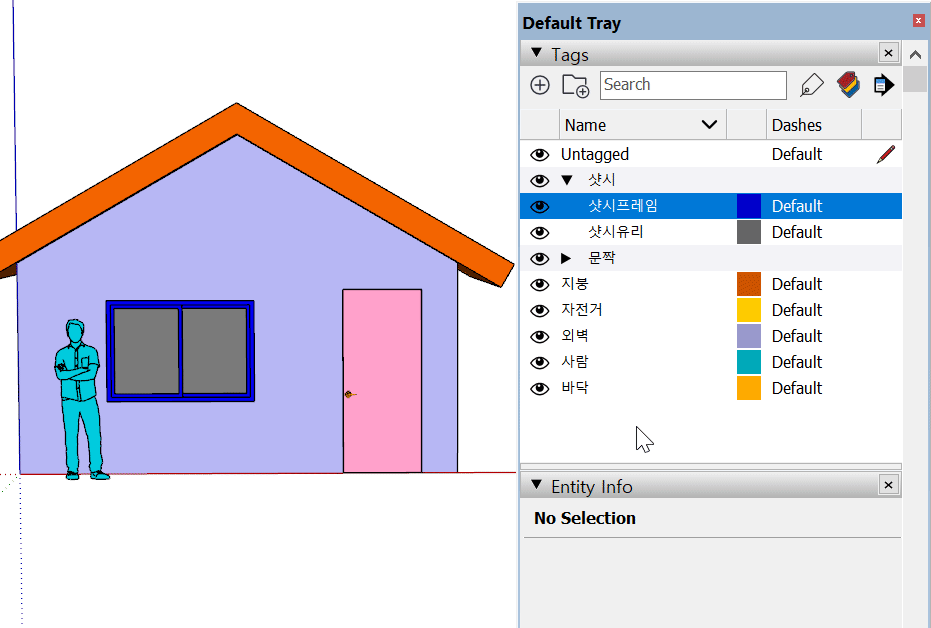

▲Color by Tag

태그에 지정된 색상으로 변경하는 기능입니다.





▲태그 색상을 클릭하면 편집을 할 수 있습니다.





▲Expand all / Collapse all

폴더의 내용을 펼치고 접는 메뉴입니다.



▲Select all - 객체 전체 선택







▲Delete Tag

우측 마우스를 눌러서 불필요한 태그를 삭제할 수 있습니다.



▲Delete tags containing Entities

Entities in the model have been tagged With untagged.What would you like to do with those entities?

도면요소에 태그 없이 지정되었으니 독립개체로 무엇을 하겠냐라고 물어보고 있습니다.

Assingn another tag - 객체에 속한 태그만 삭제하면서 다른 태그로 지정하는 기능입니다.
Delete the entities - 태그에 속한 객체까지 삭제하는 기능입니다.



▲Delete the entities - 태그에 속한 객체까지 삭제





▲Purge

퍼지 기능은 스케치업 용량관리 차원에서 중요한 기능중하나입니다.

여러 객체에 태그를 지정하고 스케치업 상에서 객체를 지우면 태그만 남게 됩니다

이런 소스들이 남아서 쌓이게 되면 스케치업이 느려지게 됩니다.

그때 이 기능을 사용하면 사용 안하는 태그는 자동 삭제가 됩니다.





07.초보자를 위한 스케치업 강좌 - Model Info_03

▲Window-Statistics 재질/컴포넌트/태그를 한번에 Purge하는 메뉴입니다. 같이 보시면 도움이 됩니다.





▲Select all Tag 태그에 속한 모든 객체를 선택합니다.

우측 마우스 클릭 - Select all tag 선택하면 됩니다.







▲눈 모양을 선택/해제를 해서 객체를 숨겼다 보였다 할 수 있습니다.
