44.초보자를 위한 스케치업 강좌 - Style

view메뉴에서 style부분을 설명 드리겠습니다.

view-edge style은 단편적인것만 나온거고 Tag탭에 보면 Style메뉴가 있습니다.

대체로 우측 화면에 자리잡은 메뉴입니다.





여러개의 스타일을 선택해서 화면에 반영하는 툴입니다.

메뉴에 보면 in model / Default Style / Color Set / Photo modeling... 등등

여러가지의 스타일들이 있습니다.

하나하나 선택해서 눌러보면 화면의 스타일이 변한걸 알 수 있습니다.

모델링에 맞게 선택해서 사용하면 됩니다.

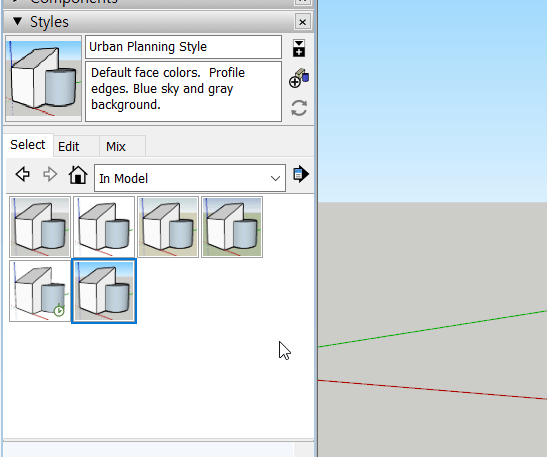

메뉴에 In model은 자신이 현재까지 사용한 스타일을 보여줍니다.

중요하게 봐야할게 위의 화면처럼 6개중 한개를 사용했다 치면

5개는 없어지는게 아니라 여전히 내 스케치업에서 용량을 차지 하고 있다는 겁니다.

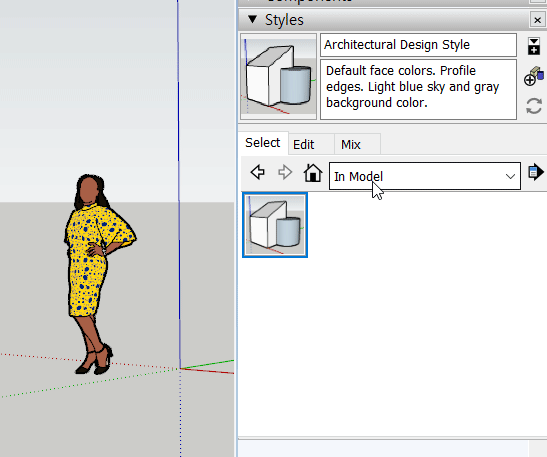

그래서 내가 원하는 스타일을 찾았다면 화살표를 눌러 Purge unused를 해줘야

사용하지 않는 스타일은 삭제가 되고 용량도 줄어들게 됩니다.



우측 화살표를 누르면 많은 메뉴들이 나오는데 사용할일은 거의 없습니다.

스타일을 /열기 / 만들기 / 추가 / 불러올것인지 지울것인지의 내용이고

좌측의 스타일을 작게/크게/리스트로 보여줄것인지의 내용입니다.

Purge unused정도는 꼭 기억해 두세요



Edit - Edge setting - Edges 가장자리만 선으로 표현합니다.

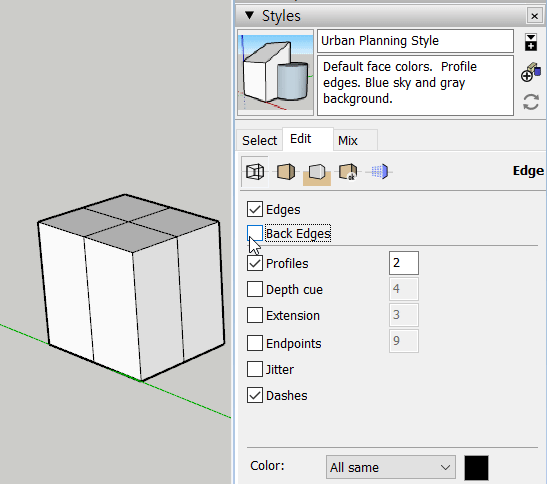

Edit - Edge setting -Back Edges 뒷부분의 숨은 선을 나타냅니다.



Edit - Edge setting - Profiles 객체 가장자리의 선 두께를 설정합니다.



Edit - Edge setting - Depth cue 앞쪽의 선을 두껍게 표현



Edit - Edge setting - Extension 선을 연장합니다.





Edit - Edge setting - Endpoints 선을 끝부분을 표시







Edit - Edge setting - Jitter 선을 덧칠한 느낌으로 표현





tags에서 선의 종류를 선택합니다.

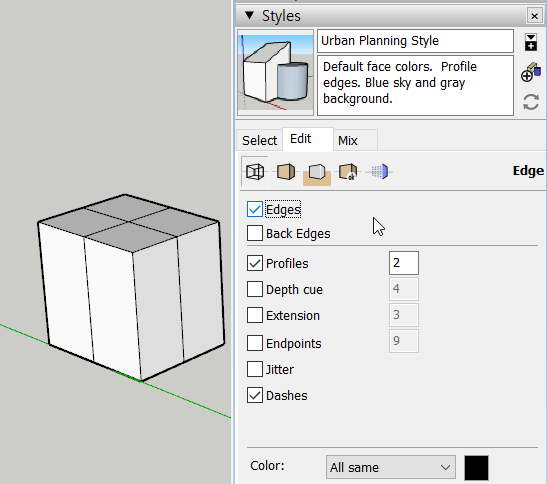

Edit - Edge setting - Dashes를 체크합니다.

그러면 점선으로 표현이 됩니다.

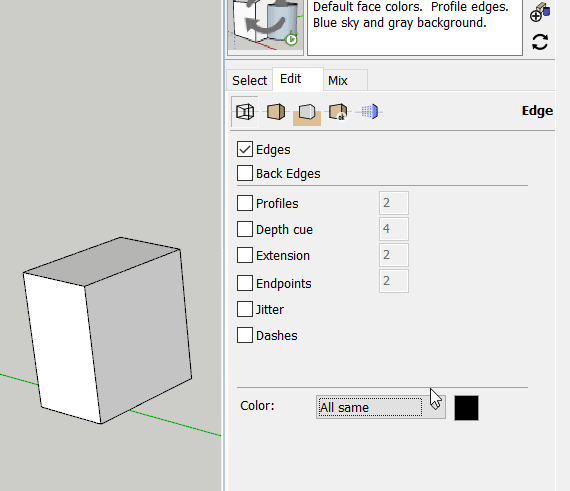

Edit - Edge setting - Color

All same - 선택한 색상으로 표현





Edit - Edge setting - Color

By meterial - 재질의 색상으로 변경합니다.





Edit - Edge setting - Color

By axis - 축의 색상으로 객체의 색상을 표현합니다.

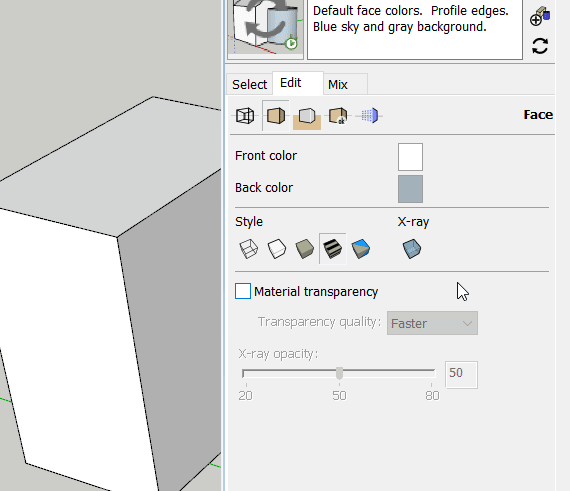

Edit - Face setting

Front color - 객체의 앞면 색상

Back Color - 객체의 뒷면 색상





Edit - Face setting - Style 툴바 Style과 같습니다.

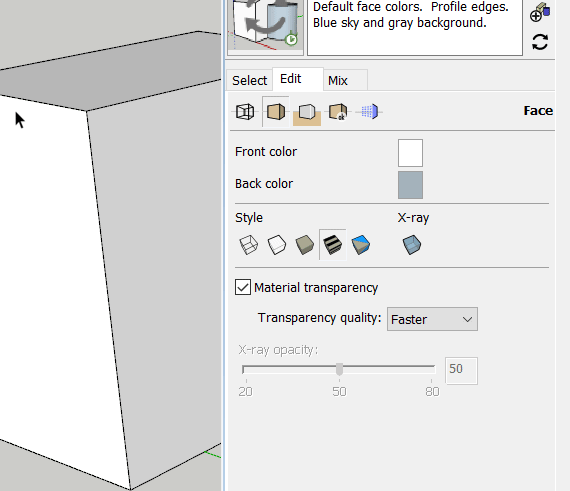

Transparency quality 투명도 품질

Faster - 저품질

Nicer - 고품질



X-ray opacity

스타일의 x-ray 모드에서 투명도를 설정합니다.





Edit - Background setting

Background - 배경색상 변경

Sky - 하늘 색상 변경

Ground - 땅 색상 변경 Transparency - 그라운드 색상의 투명도 조절





Edit - Watermark setting - + - PNG파일 선택

Name - 워터마크 이름 설정

Background - 워터마크를 객체의 뒤로 보내기

Overlay - 워터마크를 객체의 앞으로 보이게 하기



Create mask - 마스크 기능을 사용할때 체크

Blend - 워터마크의 투명도를 조절



Stretched to fit the screen - 워터마크를 화면에 꽉 채우기

Lock aspect ratio - 원본 비율로 표시하기



Tiled across the screen - 타일 모양으로 표시

Scale -바 조정으로 크기를 바꿀수 있습니다.



Positioned in the screen - 워터마크의 위치를 지정

Scale - 바 조정으로 크기를 바꿀수 있습니다.



Selected - 객체를 선택했을 때 표현되는 색상

Locked - 객체가 잠겼을 때 표현되는 색상

Guides - 가이드 선 색상



Inactive section - 섹션플랜의 색상

Active section - 활성화된 섹션플랜 색상

Section Fill - 잘린 단면의 색상

Section Lines - 잘린 면의 선 색상

Section line width - 섹션 선 두께



나머지는 view메뉴와 같습니다.
