30.초보자를 위한 스케치업 강좌 - 축 툴 [Axes]

축의 방향을 바꿀 때 사용하는 툴입니다.

객체가 x,y,z축으로 바르게 돼 있는 경우도 있지만 바닥이 사선으로 돼 있는경우

사용하면 편하게 작업할 수 있습니다.

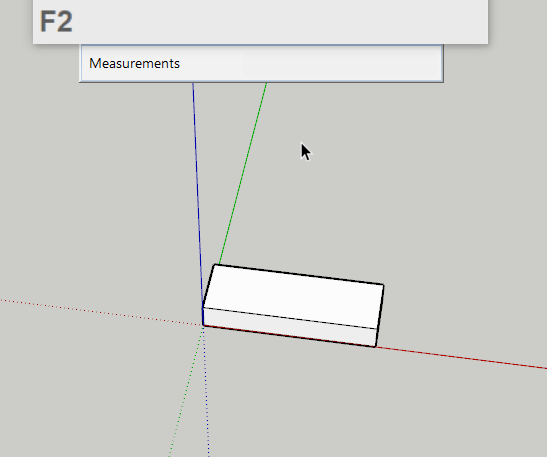

축 툴 [Axes]을 선택합니다.

객체의 꼭지점을 클릭합니다 -

x축이 될 방향을 잡고 클릭을 합니다.

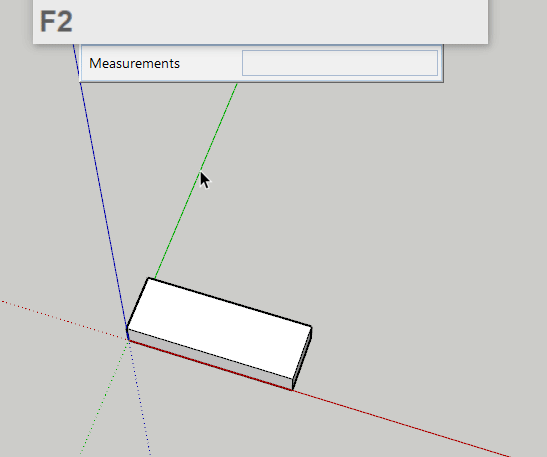

y축이 될 방향을 잡고 클릭하면 새로운 축이 지정됩니다.



이 툴은 꼭지점 -> X축 방향 -> Y축 방향 순으로 선택해 주면 됩니다.





마우스를 축에 놓고 오른쪽 마우스를 클릭합니다.

Place 메뉴가 있습니다.

축을 새로 지정할 때 사용합니다.





두 번째 Move입니다.

축의 방향을 입력해서 이동시키는 메뉴입니다.

이런게 있구나 정도로만 알면 됩니다.



세 번째는 Reset입니다.

스케치업 시작 시 기본으로 잡혀있는 축방향으로 되돌려 주는 기능입니다.





네 번째는 Align View입니다.

화면을 평면으로 보여주는 기능입니다.





다섯 번째는 Hide입니다.

축을 숨기는 기능입니다.

숨겨진 축을 다시 보이게 하는건

상부메뉴에서 View - Axes를 선택하면 축이 나타납니다.
